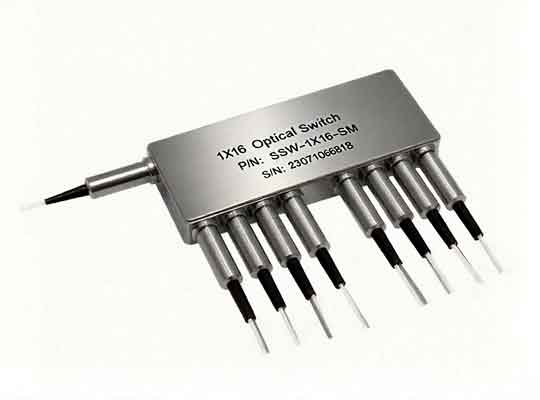

1x16 磁光固態光開關
1x16 磁光固態光開關
1x16 磁光固態光開關
波長范圍:
1550nm
應用領域:
光信號路由
網絡保護
突發交換
可配置分插復用
信號監控
儀器儀表
產品特點:
高速
非機械式
高可靠性
故障安全鎖定
低插入損耗
堅固耐用
緊湊
高性價比
直接低電壓驅動
產品詳情




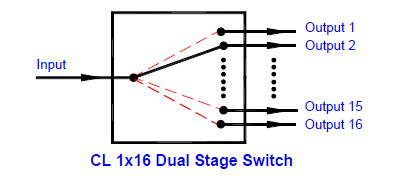

1x16 光纖開關通過將輸入光信號重定向到選定的輸出光纖來連接光通道。這是利用專利的非機械結構實現的，并通過電控信號激活。鎖存式操作可在驅動信號移除后保持選定的光路。全固態 CL 1x16 光纖開關具有低插入損耗、高消光比、高通道隔離度以及極高的可靠性和重復性。它旨在滿足最苛刻的切換要求，包括持續無故障運行、長壽命、在沖擊/振動環境和大溫度變化下運行以及快速響應時間。



該開關還具有內置環行器 (Circulator) 和隔離器 (Isolator) 功能。本系列開關可提供電子驅動器。




n  應用領域

l  光信號路由

l  網絡保護

l  突發交換

l  可配置分插復用

l  信號監控

l  儀器儀表



n  產品特點

l  高速

l  非機械式

l  高可靠性

l  故障安全鎖定

l  低插入損耗

l  堅固耐用

l  緊湊

l  高性價比

l  直接低電壓驅動











n  性能規格

1x16系列開關

單位

   最小值

典型值

最大值

工作波長[1]

nm

1520

1550

1580

nm

1295

1310

1325

插入損耗[2]

dB


1.5

2.5

均勻性

dB


0.7

1.0

串擾[2]

dB

40

50


回波損耗[2]

dB

50



偏振相關損耗 (PDL)

dB


0.15

0.4

偏振模色散 (PMD)

ps



0.2

開關速度 (上升, 下降)

μs


50

200

重復頻率

Hz


2000


耐久性

次

1011



光功率處理能力[3] [4]

mW


300

500

開關類型



固態鎖存式


工作溫度

°C

-5


65

存儲溫度

°C

-40


85

光纖類型



SMF28


[1]. Agiltron 可在 L 波段達到相同規格。

[2]. 測量值不含連接器（損耗）。
[3]. 可提供高功率型號。
[4]. （此為）連續工作模式；如需脈沖工作模式，請咨詢。

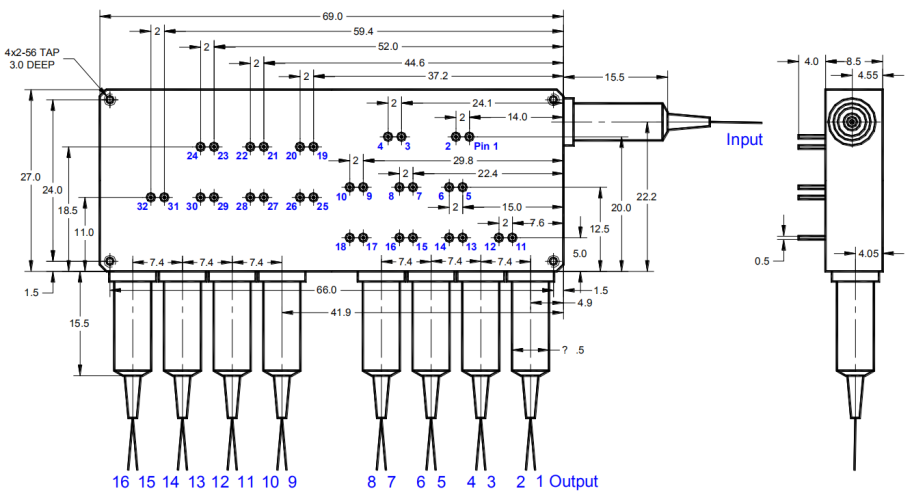

n  機械尺寸 (單位: mm)




n  電氣驅動信息

每個切換點通過施加電壓脈沖來驅動。施加一種極性的脈沖，一條光路將被連接并鎖定在該位置。施加相反極性的脈沖，在脈沖移除后，另一條光路將被連接并鎖定在該位置。



參數

單位

最小值

典型值

最大值

電阻(每組引腳)

Ω

15

18

22

開關電壓

V

2.25

2.5

2.75

脈沖持續時間

ms

0.2

0.3

0.5








n  電氣驅動對照表


Optical Path

PG1   *

PG2

PG3

PG4

PG5

PG6

PG7

PG8

PG9

PG10

PG11

PG12

PG13

PG14

PG15

PG16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32


IN→P1

+

-

+

-

+

-

+

-

+

-

+

-

-

+

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P2

-

+

-

+

+

-

+

-

+

-

+

-

-

+

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P3

+

-

+

-

-

+

+

-

+

-

-

+

+

-

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P4

-

+

-

+

-

+

+

-

+

-

-

+

+

-

-

+

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P5

+

-

+

-

-

+

-

+

+

-

-

+

-

+

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P6

-

+

-

+

-

+

-

+

+

-

-

+

-

+

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P7

+

-

+

-

-

+

-

+

-

+

-

+

-

+

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P8

-

+

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+


IN→P9

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+


IN→P10

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+


IN→P11

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+

+

-

-

+

-

+


IN→P12

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

-

+

-

+

-

+

+

-

-

+

-

+


IN→P13

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

-

+

-

+

-

+

+

-

-

+


IN→P14

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

-

+

-

+

-

+

+

-

-

+


IN→P15

+

-

-

+

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

+

-

-

+

-

+

-

+

+

-


IN→P16

-

+

+

-

NC

NC

NC

NC

NC

NC

-

+

-

+

-

+

-

+

+

-

+

-

+

-

-

+

-

+

-

+

+

-


* PG1: 引腳組 1 (Pin Group 1)。 ** NC: 無電氣連接 (No electronic connection)。




n  機械尺寸 (單位: mm)







n  訂貨信息：SW-A-B-C-D-E-F-G



A

B

C

D

E

F

G

類型

波長

開關

封裝

光纖類型

光纖長度

連接器

116=1x16

000=特殊

3=1310

5=1550

0=特殊

2=雙級

0=特殊



1=標準

0=特殊

1=SMF-28

0=特殊

3=900μm松套管

1=裸纖

0=特殊

1=0.25m

2=0.5m

3=1.0m

0=特殊

1=無

2=FC/PC

3=FC/APC

4=SC/PC

5=SC/APC

6=ST/PC

7=LC

8=雙工LC

9=MTP

0=特殊


示例型號： SW-116-3-2-1-1-1-1-1

描述：類型: 1x16、波長: 1310 nm、開關: 雙級 (Dual Stage)、封裝: 標準 (Standard)、光纖類型: SMF-28 裸纖 (SMF-28 Bare fiber)、光纖長度: 0.25米 (0.25m)、連接器: 無 (None)

如需定制組件，請?zhí)峁┰敿氁?/span>。



上一個： MEMS 1X2 光開關 下一個： 1×1 保偏光開關 （小型迷你光開關）
