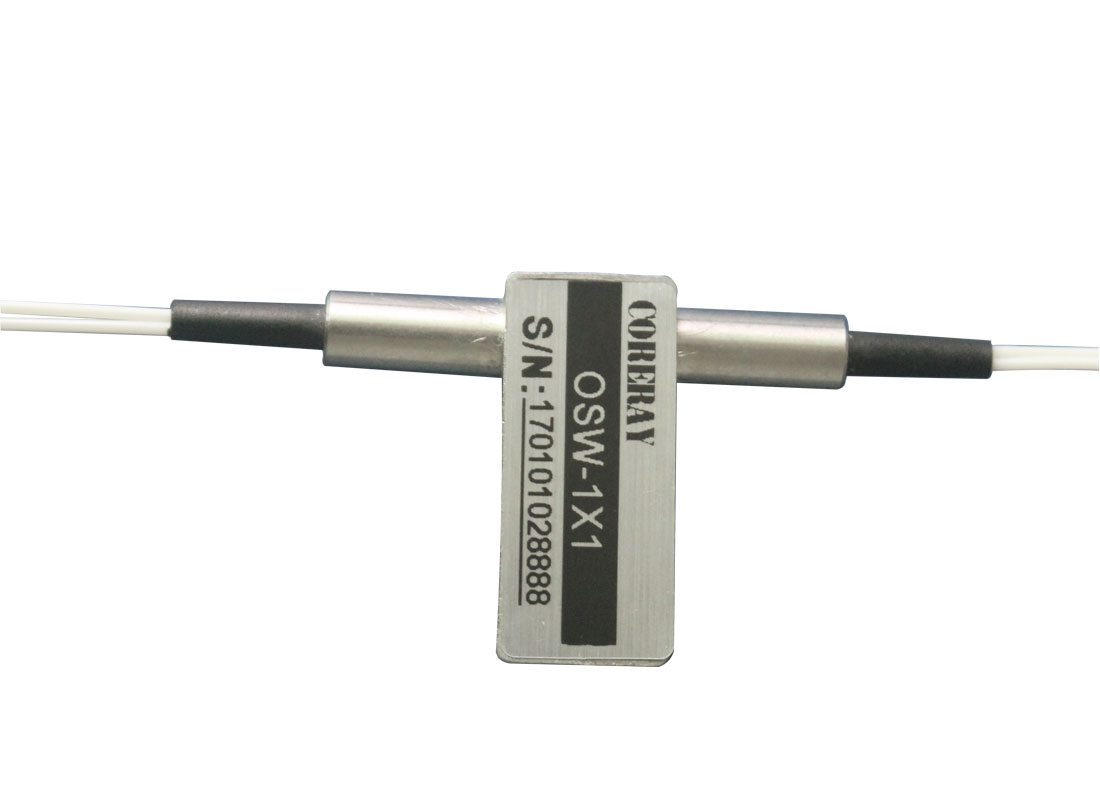

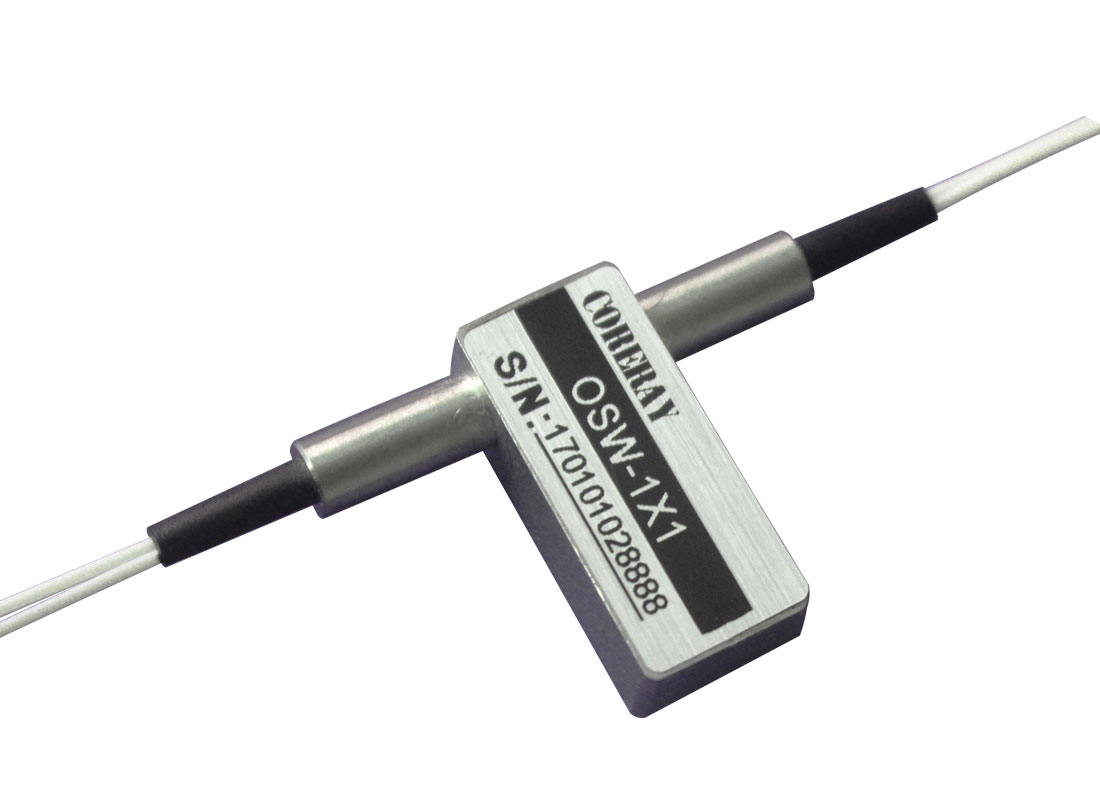

n 產品特性
l 寬波長范圍
l 低串?dāng)_
l 高穩定性、高可靠性
l 光路無環氧樹脂
n 應用場景
l 實驗室研發
l 系統監控
l 光分插復用器（OADM）
l 光交叉連接（OXC）
n 技術規格
參數 | 單位 | OSW-1×1 | |
波長范圍 | nm | 780~980,850&1310 | 1260 ~ 1650 |
測試波長 | nm | 780 , 850 , 905 , 1310 | 1310 / 1550 |
插入損耗 | dB | 典型值: 0.5 最大值: 0.8 | |
回波損耗 | dB | 多模 ≥ 30 單模 ≥ 55 | |
串?dāng)_ | dB | 多?！?40 單?！?55 | |
偏振相關損耗 | dB | ≤0.15 | |
消光比 | dB | ≥18 | |
波長相關損耗 | dB | ≤0.35 | |
重復性 | dB | ≤±0.05 | |
耐久性 | 循環次數 | ≥ 3×10?（3千萬次） | |
切換時間 | ms | ≤5 | |
光功率 | mW | ≤500 | |
工作溫度 | ℃ | -20 ~ +70 | |
存儲溫度 | ℃ | -40 ~ +85 | |
相對濕度 | % | 5 ~ 95 | |
尺寸（長×寬×高） | mm | (L)27×(W)12.0×(H)8.0(±0.2) | |
n 光路狀態
n 電源要求
參數 | 電壓 | 電流 | 電阻 |
5V 鎖定型 | 4.5~5.5 | 36~44mA | 125Ω |
5V 非鎖定型 | 4.5~5.5 | 26~32mA | 175Ω |
3V 鎖定型 | 2.7~3.3 | 54~66mA | 50Ω |
3V 非鎖定型 | 2.7~3.3 | 39~47mA | 70Ω |
n 引腳配置
類型 | 光路狀態 | 電驅動引腳 | 狀態傳感器引腳 | ||||||
1×1 | 引腳1 | 引腳5 | 引腳6 | 引腳10 | 引腳2-3 | 引腳3-4 | 引腳7-8 | 引腳8-9 | |
鎖定型 | 閉合 | -- | -- | GND | V+ | 閉合 | 斷開 | 斷開 | 閉合 |
P1-P2 | V+ | GND | -- | -- | 斷開 | 閉合 | 閉合 | 斷開 | |
非鎖定型 | 閉合 | -- | -- | -- | -- | 閉合 | 斷開 | 斷開 | 閉合 |
P1-P2 | V+ | -- | -- | GND | 斷開 | 閉合 | 閉合 | 斷開 | |

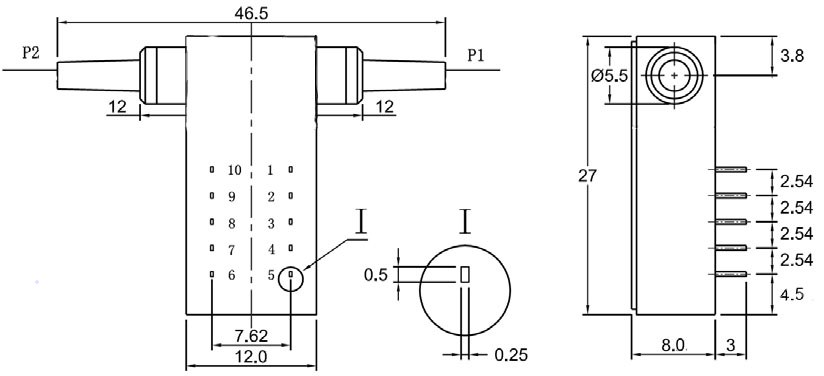

n 尺寸圖
n 訂購信息：OSW－1×1－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
模式 | 波長 | 電壓 | 控制模式 | 光纖直徑 | 光纖長度 | 連接器類型 |
SM:9/125um M5: 50/125um M6: 62.5/125um PM: 偏振保持
| 85: 850nm 90: 905nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: 鎖定型 N: 非鎖定型 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
