一、VOA技術背景與需求

在密集波分復用（DWDM）系統中，信道功率均衡是實現長距離無誤碼傳輸?shù)暮诵奶魬?zhàn)。傳統解決方案如動態信道均衡器（DCE）、可調功率光復用器（VMUX）等，其核心組件均為陣列式可變光衰減器（VOA）。通過精準調節各通道光功率，VOA可有效解決以下問題：

·         消除EDFA放大器的增益不平坦性

·         補償光纖鏈路中的功率波動

·         實現ROADM節點的動態功率管理

二、主流VOA技術對比分析

（技術原理深度解析）

1.    MEMS VOA（微機電系統型）

o    靜電反射式：通過硅基微反射鏡扭轉改變光路耦合效率

o    熱膨脹擋光式：利用機械臂熱膨脹推動擋光板實現連續衰減

o    衍射式：動態光柵位移調控一級衍射光強度
科毅光通信注：MEMS方案具有毫秒級響應、體積?。?/span><5×5mm）、壽命超100萬次等優勢

2.    液晶VOA

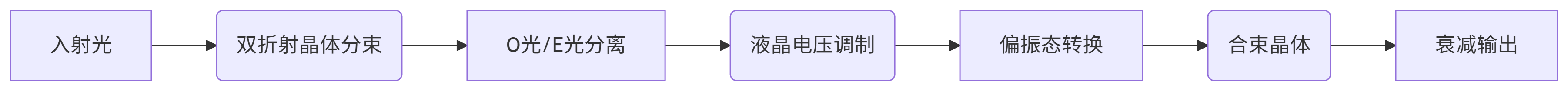

基于雙折射效應調控：

3.    磁光VOA
創新應用法拉第旋光效應：

o    45°旋轉角實現最小衰減（插入損耗<1dB）

o    0°旋轉角達成最大衰減（>30dB）

o    偏振無關設計保障系統穩定性

4.    平面光波導VOA

o    MZI干涉型：熱光效應改變波導折射率（插損<3dB）

o    模式泄露型：加熱誘導高階模損耗

o    電吸收調制型：載流子注入改變吸收系數（響應時間<1ms）

三、前沿技術突破

1. 高分子可調衍射光柵

·         技術特征：

o    10μm周期正弦光柵

o    300nm動態高度調制

o    μs級響應速度

·         衰減機制：
零級衍射光強從100%連續調至0%

2. 高光電系數陶瓷材料

·         采用鈮酸鋰（LiNbO?）改良材料

·         光電系數提升40%以上

·         自由空間結構降低插損

四、科毅光通信VOA解決方案

多通道集成模塊技術參數

應用場景

·         5G前傳光功率管理

·         數據中心互連(DCI)功率均衡

·         海底光纜中繼系統

五、VOA技術演進趨勢

1.    微型化：芯片級封裝（Chip-Scale Package）

2.    多通道集成：>64通道單片集成

3.    智能控制：

o    內置光功率監測（MPD）

o    RS-485/ I2C數字接口

4.    功耗優化：

o    磁光VOA待機功耗<0.1W

o    MEMS鎖存式零靜態功耗

作為廣西科毅光通信科技有限公司的核心產品線，我們提供全系列MEMS VOA及定制化光衰減解決方案，覆蓋從單通道器件到96通道陣列模組。通過持續創新：

·         實現<0.5dB的衰減精度控制

·         突破-40~+85℃寬溫工作范圍

·         提供光路設計+驅動電路一體化方案

立即訪問官網 www.www.bycyjm.com 獲?。?/span>
→ MEMS VOA技術白皮書
→ 通道均衡模塊設計指南
→ 免費樣品申請通道
