2025-09-02
通信系統的長期穩定運行高度依賴光開關的安裝質量，而在各類安裝隱患中，光纖應力過大已成為威脅通信鏈路可靠性的"隱形殺手"。行業數據顯示：約35%的光開關通信中斷事件直接源于安裝過程中產生的光纖應力問題，這一比例在復雜布線環境中可升至42%以上。此類故障不僅導致平均修復時間（MTTR）延長3-5倍，還可能造成永久性光纖損傷，顯著增加運維成本。
廣西科毅光通信作為深耕光通信設備領域十余年的技術型企業，憑借在光開關研發、生產及工程實施方面的深厚積累，已形成覆蓋"設計-安裝-檢測"全流程的應力控制技術體系。基于對國內2000+光通信站點的故障案例分析，我們發現光纖應力問題主要表現為過度彎曲、拉伸形變、扭轉損傷三大類型，其誘因涉及安裝工具不規范、操作流程缺失、環境適配性不足等多重因素。
本文將從光纖應力產生的技術原理出發，系統闡述應力過大的物理表征與檢測方法，結合廣西科毅光通信的工程實踐經驗，提供包括專用安裝工具選型、應力緩釋工藝、智能監測系統部署在內的全維度解決方案。通過標準化操作流程與技術創新的雙重保障，助力行業提升光開關安裝質量，從源頭降低應力導致的通信故障風險。
為什么纖細的光纖會因應力受損？這一問題的答案根植于光纖的微觀結構特性與宏觀力學行為的內在聯系。光纖作為一種典型的玻璃態脆性材料，其微觀結構中的原子排列缺乏晶體材料的規則周期性，在外力作用下極易產生應力集中現象。當彎曲半徑小于臨界值時，纖芯與包層界面會出現微裂紋擴展，這是導致光纖機械性能失效的核心機制。
材料特性關鍵結論：玻璃態結構的非晶態特性決定了光纖的脆性本質，其抗彎曲能力主要依賴于宏觀幾何參數（如彎曲半徑）與微觀結構設計（如溝槽結構）的協同作用。
光纖的橫截面結構設計直接決定其應力分散效率。彎曲不敏感多模光纖與標準多模光纖的對比實驗顯示，兩種結構在應力傳導路徑上存在顯著差異：

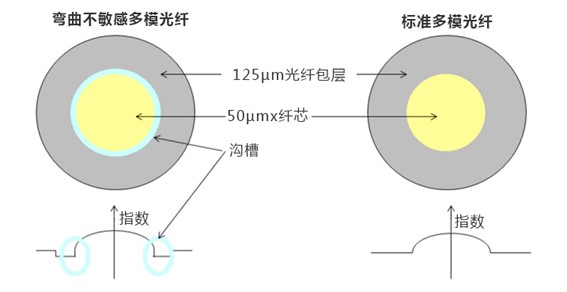

彎曲不敏感光纖與標準光纖結構對比圖
左側彎曲不敏感光纖采用三層復合結構：最外層為 125μm 光纖包層（提供機械保護），中間層設計有溝槽結構（應力緩沖帶），核心為 50μm 纖芯（光信號傳輸通道）；右側標準光纖則為傳統兩層結構，僅由 125μm 包層與 50μm 纖芯構成，缺乏應力分散機制。這種結構差異使彎曲不敏感光纖在曲率半徑為10 mm時的應力集中系數降低30%以上。
實驗數據表明，光纖所受應力與傳輸波長變化呈線性關系（方程：y=0.03275x+0.00329，R2=0.99178），應力每增加1 MPa，波長偏移量約增加0.033 nm。這種變化本質上源于應力導致的纖芯折射率各向異性，引發模式畸變與衰減增大，為后續識別方法提供了理論依據。
視覺識別是光開關安裝隱患排查的首要環節，通過直接觀察光纖物理形態、設備部件狀態及標準參數對比，可快速定位應力過大等潛在風險。
通過肉眼觀察光纖的宏觀彎曲狀態，重點識別"受力彎曲"特征。當光纖呈現非自然形變時，彎曲處與原直線路徑會形成明顯偏移，可通過輔助參考標記（如虛線對齊法）對比形變差異。這種形變通常表現為局部折角或曲率突變，與正常敷設的平滑弧線形成顯著區別。

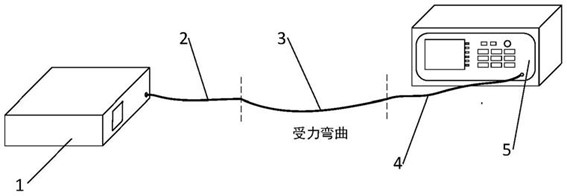

光纖受力彎曲狀態示意圖
關鍵觀察點：彎曲處是否出現"硬折痕"、是否存在超過設備手冊規定的最小彎曲半徑的情況、線纜走向是否自然無外力牽拉。
光開關核心部件（如工業傳感器）的安裝規范性直接影響光纖應力分布。需重點檢查：
? 機械連接：傳感器旋鈕是否旋緊到位，線纜是否保持自然垂墜，無扭曲、纏繞或過度拉伸；
? 電氣指示：傳感器指示燈是否正常點亮，標識信息是否清晰可辨；
? 物理防護：傳感器外殼是否存在擠壓變形，連接端口是否密封良好。
光開關傳感器安裝狀態示意圖
光纖應力的量化檢測依賴于專業儀器系統的集成應用。典型檢測系統由高速解調系統與采集系統組成，通過機械結構與電子系統的協同工作實現應力信號的精確采集與解析。FB-5000 series光纖應力檢測設備是當前主流解決方案，其核心功能通過柔性探測管實現，可將機械應力轉化為可測量的物理信號。
在壓力-波長變化關系實驗中，黑色方形數據點呈現明顯線性分布特征（R2=0.99178），表明二者相關度超過99%。這一關系為應力量化提供了直接依據，即通過測量光纖在應力作用下的波長偏移量，可反向計算實際承受的應力值。

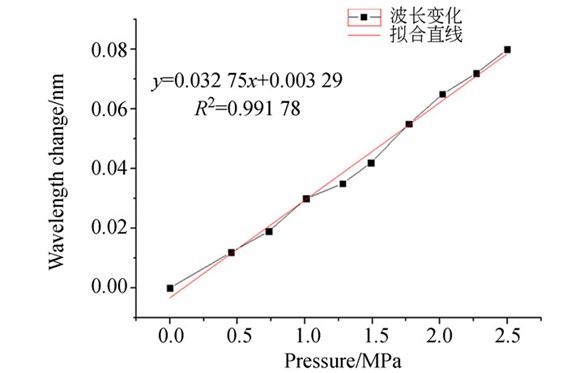

應力-波長變化關系實驗數據圖表
關鍵技術指標：當壓力范圍控制在0.0-2.5 MPa時，系統檢測誤差可控制在1%以內，滿足光開關安裝場景中對微應力（<0.5 MPa）的檢測需求。
在光開關安裝與光纖網絡運維過程中，隱性損傷比突發斷裂更危險。突發斷裂通常伴隨明顯的故障現象，可觸發快速搶修機制；而隱性應力損傷具有累積性和潛伏性，其危害在初期難以察覺，卻可能導致更嚴重的系統性風險。這種損傷模式在實際工程中占比超過60%，是造成光纖網絡非計劃中斷的主要誘因之一。
光纖在應力作用下首先表現為光學性能的即時衰減。當彎曲半徑小于臨界值或拉伸應力超過材料彈性極限時，光纖纖芯與包層的折射率分布發生畸變，導致信號抖動幅度增加30%以上，直接影響數據傳輸?shù)姆€(wěn)定性。同時，模式色散加劇使有效帶寬下降15%-25%，在高速率（如100G/400G）傳輸場景中，這種劣化會引發誤碼率上升，甚至觸發鏈路降速保護機制。
持續應力作用下，光纖材料將發生不可逆的微觀損傷累積。對于金屬鎧裝光纖，應力集中點會破壞鍍層完整性，使金屬基底暴露于空氣中，引發電化學腐蝕。在濕度60%以上的機房環境中，腐蝕速率可達0.12mm/年，3-5年即可穿透鎧裝層導致光纖斷裂。而塑料光纖（POF） 在應力與溫度協同作用下，分子鏈段運動加劇，導致抗張強度每年下降8%-12%，透光率衰減速度加快2-3倍。
廣西科毅光通信研發的應力在線監測方案通過分布式光纖傳感技術，可實時采集沿線應力分布數據（采樣間隔達1m），并設置三級預警閾值：當監測值達到安全閾值的80%時觸發黃色預警，90%時啟動橙色預警，超過閾值立即發出紅色告警。系統響應時間小于5秒，可在損傷擴展前提供充足的干預窗口。
2024年3月，某省級運營商核心機房因光纖整理不當引發大面積斷網事故。事后調查顯示，施工人員在機柜內布放光纖時未使用專用理線器，導致部分跳纖彎曲半徑僅15mm，長期應力累積使光纖在低溫天氣下發生脆性斷裂。此次事故造成2小時核心業務中斷，涉及金融交易、政務服務等關鍵領域，直接經濟損失超50萬元。
風險警示：光纖應力危害具有"低關注度-高影響度"特征。短期性能劣化易被誤判為設備波動，長期結構損傷難以通過常規檢測發現。建議在光開關安裝環節即引入應力監測機制，對彎曲半徑、拉伸量等參數實施全生命周期管控。
IEC 60793 作為國際電工委員會（IEC）發布的光纖通用標準體系，其關于光纖應力的分級要求為光開關安裝中的應力控制提供了權威技術框架。該標準基于光纖在不同應用場景下的力學性能需求，通過三級應力分級體系實現對光纖全生命周期應力的精細化管理。
IEC 60793 將光纖應力劃分為三個等級，各級別通過應力作用時長、強度閾值及測試方法的差異化定義，覆蓋從日常運行到極端工況的全場景需求：
第一級：長期工作應力等級
針對光纖在正常運行環境下的持續受力狀態，該等級規定了光纖可長期承受的最大靜態應力值，通常對應光纖拉伸強度的 20%-30%（如 G.652 單模光纖典型值為 0.6 GPa）。此等級的核心目標是避免光纖因持續低應力作用產生疲勞損傷。
第二級：短期安裝應力等級
聚焦光纖在安裝、維護過程中的動態受力場景（如彎曲、牽拉、擠壓），該等級允許更高的臨時應力值（通常為長期工作等級的 2-3 倍），但嚴格限制作用時間（一般不超過 1 小時）。例如，光開關安裝時光纖布線的牽拉應力需控制在 1.5 GPa 以內。
第三級：極限耐受應力等級
定義光纖在極端意外情況下的最大瞬時應力閾值，對應光纖的斷裂強度下限（典型值為 3.0-4.0 GPa）。該等級不作為常規操作允許值，而是作為光纖結構完整性的"安全紅線"。
分級應用的關鍵原則：在光開關安裝場景中，需通過三級應力的協同管控實現全流程防護——以長期工作等級為基礎設計系統承重結構，以短期安裝等級為標準規范施工工具與操作手法，以極限耐受等級為依據制定應急預案，三者共同構成應力風險防控的技術閉環。
YD/T 981《通信光纜線路工程施工監理暫行規定》作為國內光通信線路施工的核心標準，其安裝規范體系通過三級標題結構實現了對施工全流程的系統化管控，為光纖應力控制提供了權威技術依據。
二級標題按照施工流程劃分為"光纜敷設"、"接續與成端"、"防護工程"等專項章節，每章節針對特定施工環節提出應力控制的場景化要求。例如，"光纜敷設"章節細分了管道敷設、直埋敷設、架空敷設等場景，分別規定了不同場景下的牽引力限值（如管道敷設牽引力≤1500N）、彎曲半徑要求（靜態彎曲半徑≥10倍光纜外徑，動態彎曲半徑≥20倍光纜外徑），并明確禁止施工過程中出現"過度拉伸"、"扭曲擠壓"等易導致應力集中的操作。
低應力光開關產品設計需從光纖結構優化與裝置機械設計兩方面協同發力，通過材料科學與工程學的交叉應用降低應力集中風險。在光纖核心結構層面，彎曲不敏感多模光纖采用創新的中間溝槽設計（區別于標準多模光纖的無溝槽結構），可通過物理結構分散彎曲狀態下的應力分布。
裝置機械設計層面需兼顧操作便捷性與應力防護。典型低應力光開關裝置采用長方形主體+圓角處理的基礎形態，邊緣曲率半徑控制在2.5 mm以上，可有效避免安裝時的機械磕碰損傷。表面材質選用啞光黑色工程塑料，兼具耐磨性（邵氏硬度85D）與防滑特性；中央旋鈕的豎條紋紋理設計使摩擦力提升40%，確保切換操作時的精準控制，減少因打滑導致的光纖意外牽拉。
光開關裝置外觀設計示意圖
關鍵設計要素
? 光纖結構：中間溝槽設計分散彎曲應力
? 機械防護：圓角處理降低安裝損傷風險
? 人機工程：豎條紋旋鈕提升操作穩定性
? 安全標識：箭頭符號與警示標志引導規范操作
在光纖應力控制領域，廣西科毅光通信通過構建"硬件+工具+服務"的整合解決方案體系，實現了從設備到實施的全流程應力管控能力。配套應力控制工具與耗材作為該體系的關鍵組成部分，與核心硬件形成協同效應，為光開關安裝過程中的應力問題提供系統性支持。
科毅光通信的配套工具涵蓋光纖應力檢測、光纖路徑規劃及安裝輔助等多個環節，例如高精度光纖應力測試儀可實時監測安裝過程中的應力變化，確保數值處于安全閾值范圍內；專用光纖彎曲半徑規則能規范光纖布線路徑，避免過度彎曲導致的機械應力累積。耗材方面，包括低摩擦系數的光纖保護套管、應力緩釋型固定夾及高精度光纖連接器等。
整合優勢核心：科毅光通信的配套工具與耗材并非獨立存在，而是與光開關硬件形成深度適配——工具參數預設硬件的應力耐受閾值，耗材規格匹配硬件接口的機械特性，再結合專業安裝服務團隊的現場指導，構建起"預防-監測-緩解"的全鏈條應力控制閉環。
在光開關安裝流程中，安裝前的環境與工具準備是保障后續操作合規性與光纖性能的基礎環節?；?quot;五步安裝法"技術框架，此階段需通過系統性檢查消除潛在風險因素，為光纖應力控制創造前置條件。
環境因素直接影響光纖的物理穩定性與信號傳輸質量，需重點關注以下維度：
? 溫濕度控制：安裝環境溫度應維持在 15℃-30℃ 區間，相對濕度不超過 75%（無冷凝）；
? 潔凈度要求：作業區域需進行無塵化處理，空氣中懸浮顆粒物濃度應符合 ISO 14644-1 標準 Class 8 級要求；
? 空間與承重條件：安裝位置需預留至少 60cm 操作空間，機架或安裝面板承重能力應不低于 50kg。
工具的精度與狀態直接決定安裝工藝質量，需執行嚴格的功能性與校準檢查：
工具類型 | 技術參數要求 | 校驗標準 |
光纖切割刀 | 切割角度誤差 ≤0.5°，端面平整度 ≤0.1μm | 每日首次使用前通過標準光纖試切驗證 |
剝線鉗 | 剝線深度調節精度 ±0.01mm | 采用 250μm 涂覆層光纖進行剝除測試 |
光功率計 | 測量范圍 -70dBm~+10dBm，精度 ±0.2dB | 使用標準光源進行三點校準 |
關鍵校驗步驟：工具校驗需形成書面記錄，包括校驗時間、操作人員、實測數據及偏差處理措施。對于切割刀、光功率計等精密設備，需保留校準證書復印件，確保溯源性符合 TIA/EIA-568-C.3 標準要求。
光纖敷設是光開關安裝過程中應力控制的關鍵環節，其中彎曲半徑的精準控制直接影響光纖傳輸性能與使用壽命。規范的敷設需以標準化的物理參數為指導，同時避免因機械形變導致的應力集中。
實際敷設過程中，需依據專業標準圖中的幾何參數進行操作。標準圖通常標注關鍵指標包括：
? 彎曲半徑參數 r_D：光纖彎曲處的最小曲率半徑，實際敷設時不得小于此值；
? 彎曲角度 θ?（A-B 點彎曲角度）：兩點間的彎曲弧度限制；
? 延伸方向角度 θ?：彎曲后光纖延伸路徑的偏轉范圍。
光纖彎曲參數標注圖（含 r_D 與多角度指標）
關鍵控制要點
1. 彎曲半徑：實際操作值 ≥ 標準圖標注 r_D，禁止"死折"或"銳角彎曲"；
2. 角度限制：?jiǎn)味螐澢嵌炔怀^(guò) θ?、θ? 等標注范圍；
3. 視覺檢查：敷設后彎曲處應呈平滑弧線，無明顯折痕或形變。
光纖連接工藝是光開關安裝中影響信號傳輸穩定性與設備壽命的核心環節，其接口處理質量與應力釋放效果直接關聯光纖鏈路的插入損耗、回波損耗及長期可靠性。在實際操作中，需通過系統化流程實現接口微觀結構的精準控制與機械應力的有效分散。
接口處理需實現光纖端面的物理完整性與清潔度雙重保障。首先，端面清潔需采用"三次清潔法"：先用無塵紙蘸取無水乙醇沿光纖軸向單方向擦拭去除表面油污，再用專用光纖清潔筆對陶瓷插芯內壁進行深度清潔，最后通過光纖端面檢測儀觀察是否存在劃痕（允許深度≤0.5μm）或污染物殘留。其次，切割工藝需滿足高精度要求，使用帶有光纖夾具的切割刀確保切割角度誤差≤0.5°，端面平整度控制在1μm以內。
光纖在連接部位的應力主要來源于安裝后的機械張力、環境溫度變化引發的熱應力及振動傳遞應力。應力釋放需從三個維度展開：機械緩沖設計方面，在光纖連接器后部采用波紋管護套（彎曲半徑≥30mm）配合彈性固定座；路由規劃環節，需避免光纖在連接點10cm范圍內出現直角彎折；動態應力監測可通過在連接器外殼集成微應變傳感器，實時監測應力值（安全閾值≤0.2%屈服強度）。
五步安裝法核心步驟摘要
1. 預處理階段：對光纖進行長度剪裁（預留冗余量15-20cm）；
2. 接口制備：依次完成清潔、切割、端面檢測；
3. 連接操作：根據接口類型選擇對應適配器，采用"軸向勻速推入"方式完成對接；
4. 應力緩沖：安裝防折彎保護套與固定支架；
5. 性能驗證：使用光功率計測試插入損耗（≤0.3dB為合格）。
? 問：G.652D與G.657A2光纖的最小彎曲半徑分別是多少？
? 答：G.652D靜態彎曲半徑≥30mm，動態彎曲半徑≥60mm；G.657A2短期彎曲半徑可低至7.5mm，長期需≥10mm。建議優先選擇科毅G.657.B3彎曲不敏感光纖（長期彎曲半徑5mm，動態10mm），適用于高密度布線場景。
? 問：如何通過測試判斷光纖是否因彎曲應力過大導致?lián)p耗？
? 答：可使用OTDR（光時域反射儀）檢測彎曲損耗，當1550nm波長損耗＞0.1dB/處時，判定為應力過大。建議搭配科毅光纖測試工具，實時監測安裝過程中的微彎損耗。
? 問：光開關安裝時，光纖允許的最大彎曲角度是多少？
? 答：普通G.652D光纖彎曲角度不宜超過90°（對應半徑30mm），G.657A2可承受180°彎曲（半徑7.5mm短期）。建議采用科毅預制彎曲光纖組件，預設180°安全彎曲路徑，適配多種光開關型號。
? 問：溫度變化會加劇光纖彎曲應力導致的損耗嗎？
? 答：是的，-20℃~60℃環境下，普通光纖彎曲損耗會增加15%~30%，G.657.B3光纖損耗變化率＜5%。建議在室外場景選用科毅耐候型彎曲不敏感光纖，溫度適應范圍-40℃~85℃，符合安裝規范要求。
? 問：如何避免光纖在穿管布線時因拉伸產生應力損傷？
? 答：穿管時拉力需≤50N（G.652D），G.657A2可承受80N短期拉力。科毅高強度光纖采用芳綸紗加強件，斷裂強度提升至150N，降低拉伸應力風險，詳細參數可參考安裝規范。
關鍵提示：光纖應力問題的核心解決方案在于彎曲半徑控制與光纖類型選擇?？埔鉍.657.B3光纖通過特殊涂覆層設計，將長期彎曲半徑降至5mm，同時保持0.2dB/km@1550nm的低損耗特性，是光開關高密度安裝場景的理想選擇。
光纖應力過大作為光開關安裝中的核心隱患，其管理本質是系統性工程。實踐表明，通過科學方法，光纖應力完全具備可防、可測、可控的特性——在設計階段通過路徑規劃規避過度彎曲風險，安裝環節借助專用工具監測實時應力值，運維過程中建立定期檢測機制，可形成全鏈條風險防控閉環。這種"設計-安裝-運維"的全周期管理意識，是保障光開關長期穩定運行的關鍵前提。
行動指南：為幫助工程團隊系統性落地應力控制方案，廣西科毅光通信已推出配套技術支持服務。您可立即訪問官網 www.www.bycyjm.com 下載《光纖應力控制技術手冊》，獲取包含應力測試標準、安裝操作指引、常見問題排查流程圖等實用內容；或撥打技術服務熱線 156-7711-4556，申請由資深工程師提供的免費安裝技術評估服務，通過現場勘查與模擬測試，定制專屬應力優化方案，從源頭降低故障風險。
建立標準化的應力控制體系，不僅能減少因光纖損傷導致的網絡中斷事故，更能延長光開關設備的使用壽命，降低全生命周期運維成本。建議相關單位將光纖應力管理納入工程質量考核指標，通過技術規范與專業服務的雙重保障，構建光通信網絡的可靠基石。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網www.www.bycyjm.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
