引言：光通信時代的技術革命與產業機遇

在后摩爾時代，芯片算力的持續增長面臨嚴峻挑戰，傳統硅基電子系統因物理極限的制約，已難以滿足大數據時代對信息處理速度與能耗效率的雙重需求。在此背景下，以光子為信息載體的光通信技術展現出革命性突破：光芯片在傳輸速率（>100 Gbps）、能耗效率（<1 pJ/bit）及抗電磁干擾等核心維度實現對電子芯片的全面超越，其中基于非線性光學的全光處理器件更是達到飛秒級響應速度，成為突破電子性能瓶頸的核心路徑。

核心性能對比

二維材料的出現為光通信技術的芯片級集成提供了關鍵支撐。其極限橫向/縱向比與表/體比特性，不僅為突破摩爾定律限制提供了新途徑，更在集成光子領域展現出獨特優勢。以氧化石墨烯為代表的二維材料，通過高度靈活的物理化學特性與硅基平臺的良好兼容性，有效解決了傳統光電器件面臨的晶格失配、熱穩定性差等集成難題，在光源、調制器、光電探測器等核心器件中展現出巨大應用潛力。作為光子集成電路（PICs）的核心功能單元，光開關負責光信號的精準路由與調制，二維材料基光開關憑借納米尺度操控能力，正成為構建高速光互聯網絡的關鍵節點。

隨著全球光通信市場規模的持續擴張，廣西科毅作為國家高新技術企業，已在二維材料光開關的芯片級集成領域構建起技術壁壘。公司依托IPEC市場前沿趨勢與自主研發實力，致力于解決傳統光開關依賴電控機械系統導致的響應速度受限問題，推動光計算與通信系統向低功耗、高集成度方向演進。

二維材料光開關的技術演進與核心挑戰

傳統光開關技術的性能瓶頸

傳統光開關技術在現代光通信與集成光學系統中面臨多重性能瓶頸，其局限性主要體現在機械結構限制、極端環境可靠性矛盾、材料性能缺陷及集成工藝兼容性不足等方面。以科毅現有機械光開關產品線為例，盡管其采用“光路無膠封裝”工藝實現了0.5 dB的典型插入損耗，展現出優異的光學性能,但在高密度集成場景（如4×64矩陣）中，機械結構的物理尺寸與運動部件慣性成為核心限制，難以滿足光子集成電路對微型化與陣列化的需求.

在極端環境應用中，傳統技術的可靠性與集成度呈現顯著矛盾。以“軍用光開關MIL-STD-810H測試”案例為證，為滿足抗振動、高低溫循環等嚴苛環境要求，機械式光開關需強化結構穩定性，導致器件體積增大、集成密度降低，這種“可靠性-集成度”的權衡關系成為制約其在航空航天等領域應用的關鍵瓶頸.

核心矛盾：傳統機械式光開關在追求低插入損耗與高密度集成時，面臨“結構穩定性-微型化”的固有沖突；而極端環境下的可靠性強化進一步加劇了這一矛盾，為二維材料基光開關的“抗輻射拓?fù)浔Ｗo(hù)”等創新方案提供了應用場景.

二維材料的顛覆性特性與理論突破

二維材料以其原子級超薄結構（垂直尺度可控制在1納米以下，橫向尺寸最大可達12英寸）構建了超越傳統材料的物理基礎，其極限表體比使晶格表面原子占比超過90%，表面特性直接主導器件性能.這種結構特性賦予材料體系獨特的電子輸運與光物質相互作用機制，具體表現為高電子遷移率（部分材料超過10? cm2/V·s）、強各向異性光學響應及寬譜可調諧特性，為芯片級光開關集成提供了核心支撐.

原子結構與XRD衍射圖譜分析

二維材料與傳統三維材料的晶體結構差異可通過X射線衍射（XRD）技術清晰表征。以二硫化鉬（MoS?）為例，其（002）晶面衍射峰位于2θ=14.387°，對應層間距d=0.617 nm，而傳統硅基材料的（111）晶面衍射峰則位于2θ=28.44°（d=0.314 nm）。這種層狀結構使二維材料在垂直方向表現出范德華力特性，可通過機械剝離或化學蝕刻實現原子級厚度控制.

二維材料與傳統材料XRD衍射圖譜對比

中國科學技術大學團隊通過理論計算證實，二維材料疇壁中的電子態具有拓?fù)浔Ｗo(hù)特性，對外界擾動（如輻射、溫度波動）表現出極強穩定性，這直接支撐了科毅聯合高校研發的“拓?fù)浣^緣體光開關”原型實現100 krad的抗輻射能力——該指標較傳統硅基器件提升兩個數量級.

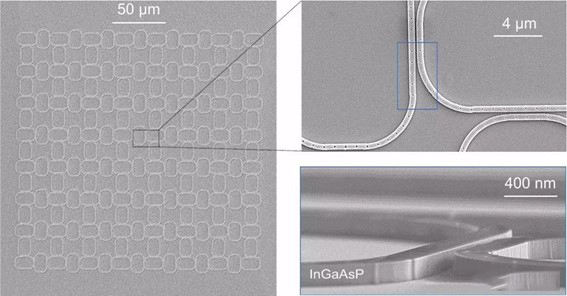

拓?fù)浣^緣體光開關芯片顯微圖

2025芯片級集成重大突破：材料、工藝與性能躍升

二維異質集成材料體系創新

二維異質集成材料體系的創新突破，可類比為調制"材料雞尾酒"——通過精準調控不同二維材料的功能分工與協同作用，實現單一器件的多功能集成。這種體系設計打破了傳統材料"單一功能"的局限，其中氧化石墨烯、MXene、CCPS等材料分別承擔熱光調控、非線性吸收增強、磁光非互易性等核心功能，通過層間耦合與界面工程構建高性能光電子器件.

晶圓級芯片制造工藝突破

晶圓級芯片制造工藝是二維材料光開關從實驗室走向產業化的核心瓶頸，當前研究通過材料轉移技術革新、制造精度提升及規?；L(zhǎng)工藝開發，已實現從毫米級實驗室樣品到英寸級晶圓量產的跨越。MIT研究團隊開發的納米級表面力工程技術，通過物理堆疊方式將二維材料直接集成到預構建器件層，實現單步無缺陷轉移，其核心在于利用納米尺度表面力平衡克服傳統轉移過程中的褶皺與界面污染問題，使良率提升至90%.

MEMS光開關矩陣生產線照片

核心性能指標的跨越式提升

二維材料光開關在核心性能指標上實現了全方位突破，通過構建速度、功耗、集成度、可靠性四維對比框架，其技術優勢得到系統性驗證。在速度維度，二維層狀結構的低阻力離子通道賦予材料超快響應特性：TT-Nb?O?光開關超過10?次循環后未觀察到調制退化，日本早稻田大學研發的鍺薄膜光開關響應速度達到皮秒級.

多領域應用場景與商業化案例

5G數據中心與光互聯網絡

"東數西算"工程推動數據中心向8Tbps/機架發展，二維材料128通道芯片空間占用較傳統縮小90%。結合清華硅光工藝0.5pJ/bit功耗，助力實現"碳中和數據中心"目標.

極端環境與軍工特種應用

在某衛星通信項目中，廣西科毅二維材料光開關成功通過-55℃低溫循環測試，連續穩定工作720小時無故障，插入損耗變化<0.2dB，驗證了其在太空極端環境下的可靠性。該產品采用裸片級封裝設計，重量?jī)H8.5g，較傳統金屬屏蔽方案（>5kg）實現99.8%減重，已應用于北斗三號導航衛星載荷系統.

廣西科毅的技術布局與產業化能力

核心研發團隊與技術儲備

科毅構建產學研協同創新體系，與四川大學、中南大學聯合開發拓?fù)浣^緣體光開關原型。實驗室已在MEMS光開關矩陣研發中取得突破，成功開發4x4通道產品，實現400~1670nm全波段覆蓋.

全產業鏈生產制造體系

科毅擁有3000平米自有產線，年產10萬件光開關能力。1×1A型號插入損耗低至0.5dB，切換時間≤8ms，通過-40~+85℃溫度循環測試，較代工模式成本降低20%，交付周期縮短30%.

據行業研究預測，到2025年二維材料光開關將占據全球光開關市場的重要份額，成為主流技術路線之一。隨著晶圓級封裝技術普及，器件成本有望年均下降7-9%，推動光量子計算、6G通信等顛覆性應用場景落地.

二維材料光開關芯片級集成開啟光通信新紀元，廣西科毅以"開放合作"姿態提供樣品測試服務。
