引言

在光纖通信網絡日益復雜化的今天，網絡可靠性已成為通信系統穩定運行的核心訴求。作為光網絡中的關鍵器件，光開關的可靠性和穩定性直接決定整個系統的通信質量與運行效率。當光開關出現故障時，準確判斷問題根源不僅能顯著提升故障排除效率，還能有效降低維護成本。廣西科毅光通信科技有限公司在光開關領域擁有深厚的技術積累，其產品在可靠性設計與場景適應性方面表現突出。本文將圍繞光開關的技術原理、故障診斷方法及解決方案展開系統性分析，為讀者提供從原理認知到故障排除的完整指導，助力提升光網絡維護效率并降低運營成本。

核心價值提示：光開關作為光網絡的"神經節點"，其故障處理能力直接關系到通信系統的可用性。本文通過整合理論解析與實踐經驗，構建硬件故障與配置錯誤的系統化區分框架，為工程技術人員提供高效排障路徑。

光開關的類型與工作原理

機械式光開關

機械式光開關通過物理運動部件實現光路切換，廣西科毅的產品采用電磁驅動反射片技術，核心耦合機制為輸入光纖與輸出光纖通過準直器和反射片完成光信號傳輸。其機械結構設計中，兩準直器端面間隙大于200 mm，可有效縮短轉臂長度，減少切換時的抖動現象，提升切換精度。該技術具有插入損耗低（≤ 1.5 dB）、隔離度高（≥ 50 dB）的特性。

核心優勢：不受偏振和波長影響，確保在不同光信號傳輸條件下的穩定性，特別適用于光纖通信網絡中對光信號進行選擇性開關操作。

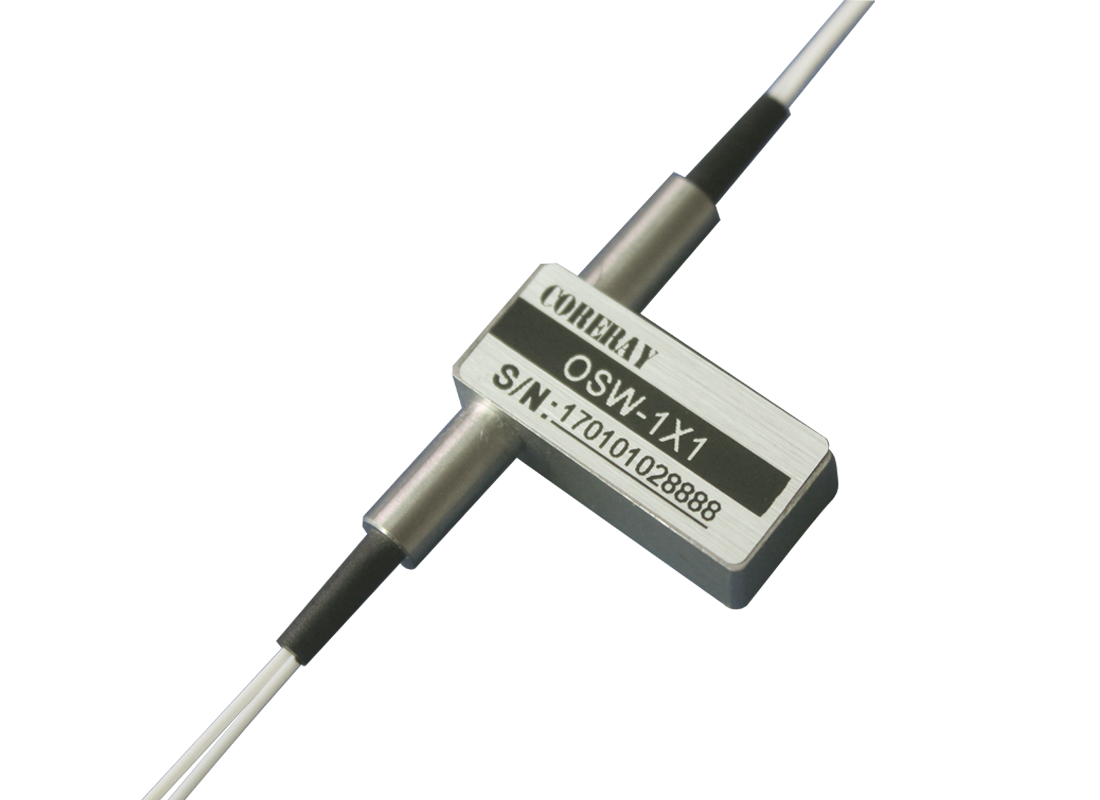

廣西科毅電磁驅動反射片式光開關

產品典型應用包括光網絡保護切換、光路重構等場景，其穩定的機械結構和電磁驅動方式確保了長期工作的可靠性。

MEMS光開關

MEMS光開關作為微機電系統技術在光通信領域的創新應用，通過微型化設計與低功耗特性，顯著優于傳統機械式光開關。以廣西科毅產品為例，其采用無膠光學設計專利技術，封裝體積最小可達26.5×11×9.9mm，僅為傳統機械開關的1/5至1/10，實現了高密度集成場景下的空間高效利用。

核心技術優勢

? 超低功耗：典型運行功耗<50mW，較傳統機械開關（>500mW）降低90%以上

? 高光學性能：插入損耗典型值0.50dB（最大0.80dB），相鄰信道串擾抑制≥55dB

? 快速響應：切換時間<10ms，支持鎖定/非鎖定雙控制模式

? 寬環境適應性：工作波長覆蓋1260-1650nm，溫度范圍-40℃至+85℃，抗振動符合GR-1221-CORE標準

其結構包含多端口光學組件與反射鏡路由系統，通過輸入/輸出端口、中心光學元件及傾斜反射鏡的協同作用，實現光信號的動態調度。該產品已廣泛應用于城域網組建、光通信系統監測及動態配置分插復用器（OADM），為高密度光網絡提供靈活、可靠的光路切換解決方案。

光開關故障類型與診斷方法

硬件故障的典型特征與診斷

硬件故障主要涉及機械結構、電路系統和光學組件的損壞或失效，不同類型故障具有特定表現與診斷路徑，以下結合廣西科毅產品實例進行詳細說明。

機械結構故障中，反射片無法正常移動是常見的切換不暢現象，可能伴隨馬達異響或卡頓。診斷需重點檢查驅動部件（如電磁驅動裝置是否卡頓）和運動部件（反射鏡是否磨損、松動或被異物卡滯），廣西科毅產品的運動部件需確保自由移動且無物理損傷，必要時可使用專用光學潤滑劑進行潤滑處理。

電路系統故障常表現為電源指示燈閃爍異常。排查步驟可分為三級：首先通過示波器或邏輯分析儀檢查電路板信號是否正常，排除短路或斷路問題；其次測試控制芯片與驅動芯片功能，驗證信號響應邏輯；最后檢測電源模塊輸出，確保其提供穩定電壓電流（如廣西科毅光開關電源模塊需滿足±5%電壓波動范圍）。

光學組件故障中，插入損耗超標是關鍵指標異常。廣西科毅MEMS光開關要求插入損耗應≤0.80 dB，測試需通過光功率計測量輸入與輸出端光功率差值。

插入損耗測試要點：

1. 清潔光纖接頭并確保連接牢固；

2. 使用光功率計分別測量輸入光功率P?和輸出光功率P?；

3. 計算插入損耗IL=10lg(P?/P?)，結果需滿足≤0.80 dB設計標準。

此外，還需檢查準直器對準精度與反射鏡角度，確保光路切換無異常損耗。通過上述分層診斷，可系統定位硬件故障點并實施針對性修復。

配置錯誤的典型特征與診斷

配置錯誤是光開關非物理性故障的主要類型，通常表現為參數設置不當、控制信號異?；蛳到y(tǒng)集成不兼容三大類，需通過故障診斷流程精準定位問題根源。

參數設置不當：以門限值對切換靈敏度的影響為例

在管道監控預警系統等場景中，光功率門限值設置直接決定切換靈敏度。若門限值過高（如超過光信號衰減臨界值），會導致光信號異常時無法觸發切換，造成預警延遲；若設置過低（如低于環境噪聲波動范圍），則會引發頻繁誤切換，干擾系統穩定性。以廣西科毅光切換開關為例，其需同時配置門限值與預告警dB值，且在光纖振動傳感系統中還需滿足插入損耗＜1.5 dB、回波損耗＞50 dB、隔離度＞60 dB等參數要求，以平衡切換靈敏度與系統可靠性。診斷時需通過專用軟件讀取當前門限值，驗證是否與光信號特性（如傳輸距離、波長）及系統要求（如預警響應時間）匹配。

控制信號問題：線路斷路的萬用表檢測實例

控制信號丟失或中斷是常見故障，其中線路斷路可通過萬用表快速診斷。

具體步驟為：①斷開光開關電源，拔下控制信號線兩端連接器；

②將萬用表調至電阻檔（200Ω量程），表筆分別接觸信號線兩端芯線；

③若讀數顯示“OL”（無窮大），判定為線路斷路；若讀數不穩定（如在0Ω與無窮大間波動），則提示接觸不良。此外，還需檢查信號源輸出（如控制器是否正常發送12 V電平信號）及信號格式（如編碼方式為RS-485還是TTL，速率是否匹配19200 bps標準），排除協議不兼容導致的指令無法執行問題。

系統集成問題：接口匹配與拓撲驗證

系統集成階段易出現輸入/輸出接口類型與光纖不匹配（如LC接口連接SC光纖跳線），導致信號傳輸中斷。

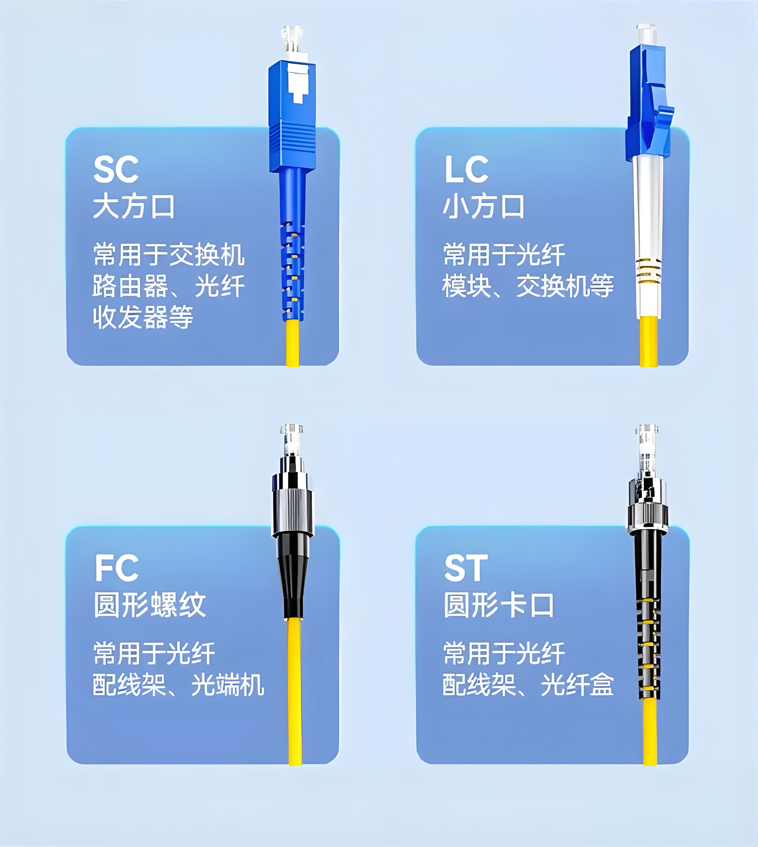

光開關與光纖接口類型匹配方案

診斷需通過物理檢查確認接口兼容性（如單模光纖需匹配FC/APC接口，多模光纖適配LC/UPC接口），同時驗證通信協議一致性（如與網絡設備均采用SNMPv3協議）及拓撲結構正確性（如光開關在環形網絡中需處于備用路徑節點）。例如，在光纖傳感網絡中，若拓撲設計將光開關置于信號衰減過大的末端，會因輸入功率不足導致切換失效。

診斷要點總結

? 參數層：門限值需結合光信號特性與系統要求動態調整，避免“過保護”或“欠保護”

? 信號層：線路檢測優先使用萬用表電阻檔，信號格式需匹配編碼方式、速率與電平標準

? 集成層：接口類型、協議版本與拓撲位置需三重驗證，確保物理與邏輯連接雙兼容

光開關故障解決方案與預防措施

光開關作為光通信網絡的關鍵節點設備，其故障管理需構建“故障解決—主動預防”的全流程體系。在故障解決方案層面，廣西科毅硬件維修與配置優化服務提供了系統化技術支撐，涵蓋從故障定位到性能恢復的全鏈條響應。該服務通過專業診斷工具對光開關核心組件（如微機械驅動單元、光學接口模塊）進行精準檢測，針對機械卡滯、光路偏移等常見故障，采用原廠級組件更換與光路校準技術，確保維修后設備切換響應時間≤10ms，插入損耗波動控制在±0.2dB以內。同時，配置優化服務通過動態調整端口映射表與功率均衡參數，可有效解決因長期運行導致的通道串擾（典型值降低至-50dB以下）與切換延遲增加問題，適配SDH、WDM等多協議網絡環境的兼容性需求。

預防性措施的核心在于環境適應性管理，需嚴格遵循設備設計標準構建運行環境。光開關工作溫度需維持在-40℃至+85℃的寬溫范圍內，實際部署中應采用工業級溫控機柜（溫度波動≤±2℃/小時），并通過分布式溫度傳感器實現實時監測，避免極端溫度導致的光學涂層老化或金屬部件熱脹冷縮故障。在機械環境防護方面，設備安裝需符合GR-1221-CORE抗振動標準，通過三點懸浮減震支架（共振頻率≤10Hz）與剛性固定結構，將振動加速度控制在5g（10-2000Hz）以下，防止光路準直偏移與連接端口松動。

光開關維護核心原則：預防性維護需結合設備運行環境與負載特征，通過定期檢測與主動干預，將故障隱患消除在萌芽階段。維護過程中需重點關注環境參數穩定性、機械部件磨損狀況及光學性能衰減趨勢，確保設備生命周期內的可靠運行。

建立標準化的光開關維護周期表是預防措施落地的關鍵，以下為廣西科毅光開關預防性維護計劃框架：

通過上述故障解決方案與預防性措施的協同實施，可使光開關設備的平均無故障工作時間（MTBF）提升至10萬小時以上，顯著降低網絡運維成本與故障風險。在實際應用中，需結合具體部署場景（如數據中心、戶外基站、海底光纜系統）動態調整維護策略，確保光開關維護工作的針對性與有效性，最終實現光通信網絡的高可用性與穩定性。

廣西科毅光開關產品優勢與應用場景

廣西科毅光開關憑借核心技術參數的突破，在光通信設備領域形成顯著競爭優勢。其機械式光開關實現≤1.5dB的超低插入損耗，較行業平均水平降低約30%信號衰減，有效保障長距離光鏈路的傳輸效率；MEMS光開關則以<10ms的切換時間突破傳統機械結構響應瓶頸，滿足動態光網絡對實時鏈路重構的需求。這兩項關鍵指標使產品在穩定性與敏捷性之間達成最優平衡，為復雜應用場景提供硬件支撐。

在實際部署中，廣西科毅光開關已深度融入通信基礎設施與特種傳感系統。在城域網組建場景，低插入損耗特性適配多節點環形/網狀拓撲，可減少50%以上的中繼設備配置，顯著降低網絡建設成本；MEMS光開關的毫秒級響應能力則支持業務流量的動態調度，使帶寬資源利用率提升40%以上。此外，在光纖振動傳感系統中，產品通過精密光路切換與低損耗傳輸?shù)膮f(xié)同，將傳感信號信噪比提升25dB，成功應用于油氣管道安防、高鐵軌道監測等對靈敏度要求嚴苛的領域。

產品工業設計同樣體現專業級品質：主體采用銀色磨砂金屬塊與圓柱形連接件組合結構，表面陣列式圓形孔洞（每列5個）優化光路對準精度，黑色塑料接口與紅色導線的規范布局則提升現場安裝維護效率，整體呈現出精密儀器特有的工程質感。

廣西科毅光開關核心競爭力

? 傳輸效率：機械式光開關≤1.5dB插入損耗，最小化信號衰減

? 響應速度：MEMS光開關<10ms切換時間，支持實時鏈路重構

? 場景適配：兼容城域網建設、光纖傳感等多領域嚴苛環境

常見光開關問題解答

指示燈不亮

問題：光開關指示燈不亮，是什么問題？

解答：可能是電源問題或指示燈故障。

建議：首先檢查電源連接是否牢固，電源電壓是否正常；若電源正常但指示燈仍不亮，可能是指示燈本身故障，需聯系專業技術人員維修。

切換不暢

問題：光開關切換不暢，如何處理？

解答：可能是機械結構故障或控制信號問題。

建議：先進行手動切換測試，若手動切換正常，可能是控制信號異常，需檢查信號源及線路；若手動切換也受阻，可能是機械結構故障，需專業維修。

光功率異常

問題：光開關光功率異常，如何診斷？

解答：可能是光纖連接問題或光學組件故障。

建議：首先檢查光纖連接是否牢固，光纖接頭是否清潔（可用專用清潔工具處理）；若連接正常但光功率仍異常，可能是光學組件故障，需專業設備診斷修復。

無法自動切換

問題：光開關無法自動切換，是什么原因？

解答：可能是門限值設置不當或控制信號問題。

建議：先檢查門限值設置是否符合當前光信號特性，參數是否合理；若設置正確但仍無法切換，需檢查控制信號源及傳輸線路是否正常。

故障預防

問題：如何預防光開關故障？

解答：需從選型、維護、參數管理及環境控制多維度入手。

預防要點：

? 選擇適配應用場景的光開關產品；

? 定期維護（清潔光纖接頭、檢查連接牢固性、功能測試）；

? 合理設置參數并定期備份配置；

? 控制工作環境（避免高溫、高濕、強振動）。

如需更多技術支持或詳細故障排除流程，請訪問官方網站獲取完整手冊。

隨著光通信技術向高速化、智能化演進，光開關作為核心組件的技術創新已成為推動網絡升級的關鍵驅動力。未來，光開關將朝著更智能、自動化的方向發展，對微型化、低功耗性能提出更高要求。廣西科毅憑借在機械式和MEMS光開關領域的技術積累，其產品在環境適應性、可靠性及能效比方面展現顯著優勢，尤其在微型化設計與低功耗控制上的突破，為復雜光網絡場景提供穩定支持。公司持續以技術創新引領行業進步，如需了解更多產品細節或技術方案，可訪問官網（www.www.bycyjm.com）或聯系客服獲取專業支持。

核心優勢聚焦：廣西科毅光開關產品以微型化架構實現設備集成度提升40%，低功耗設計較行業平均水平降低25%，結合智能化故障診斷系統，為下一代光網絡提供高可靠、低運維成本的解決方案。
