2025-08-23
在全球光通信網絡向"全域覆蓋"演進的過程中，工業級光開關正面臨前所未有的環境挑戰。海上風電平臺的鹽霧腐蝕、高海拔基站的低溫低氣壓、沙漠地區的晝夜溫差（可達80℃），以及數據中心的長期高溫運行（年均35℃以上），共同構成了光開關穩定工作的"四重考驗"。行業數據顯示，環境因素導致的光開關故障占比高達42%，其中溫度相關失效占比達67%，遠超機械磨損等其他因素。本文將系統解析光開關的標準工作溫度范圍，揭示極端環境下的技術痛點，并以廣西科毅光通信科技有限公司的創新方案為例，闡述如何通過材料革新、結構設計與智能補償技術，構建"全溫域可靠通信"的防護體系。
光開關的工作溫度范圍并非單一閾值，而是根據應用場景形成明確的技術分級體系。國際電工委員會（IEC）在61755-3-2018標準中將光開關劃分為三個等級，國內YD/T 1689-2007標準在此基礎上進行了本土化調整：
? 應用場景：數據中心機房、樓宇通信網絡等恒溫環境
? 技術特點：采用普通FR4基板，無主動溫控設計
? 典型參數：溫度漂移系數≤±0.05dB/℃（@1550nm）
? 代表產品：廣西科毅C系列1×2機械光開關
? 應用場景：智能電網、軌道交通、工業自動化
? 技術特點：金屬封裝+硅橡膠密封圈，部分型號集成TEC半導體制冷
? 典型參數：高低溫循環測試（-40℃?+85℃，100次循環）后串?dāng)_變化量≤1.5dB
? 代表產品：廣西科毅D2×2B工業級光開關矩陣
? 應用場景：航空航天、極地科考、深海探測
? 技術特點：陶瓷基板+真空封裝，全光纖路徑設計避免材料熱失配
? 典型參數：振動測試（10-2000Hz，10g加速度）后插入損耗變化≤0.3dB
? 代表產品：廣西科毅MEMS-Extreme系列
關鍵標準對比表
指標項 | 商業級（IEC） | 工業級（YD/T） | 軍工級（MIL-STD） |
工作溫度范圍 | 0℃~+70℃ | -40℃~+85℃ | -55℃~+125℃ |
溫度循環次數 | 50次 | 100次 | 1000次 |
濕熱測試條件 | 40℃/90%RH | 55℃/95%RH | 65℃/98%RH |
鹽霧測試時長 | 無要求 | 48小時 | 1000小時 |

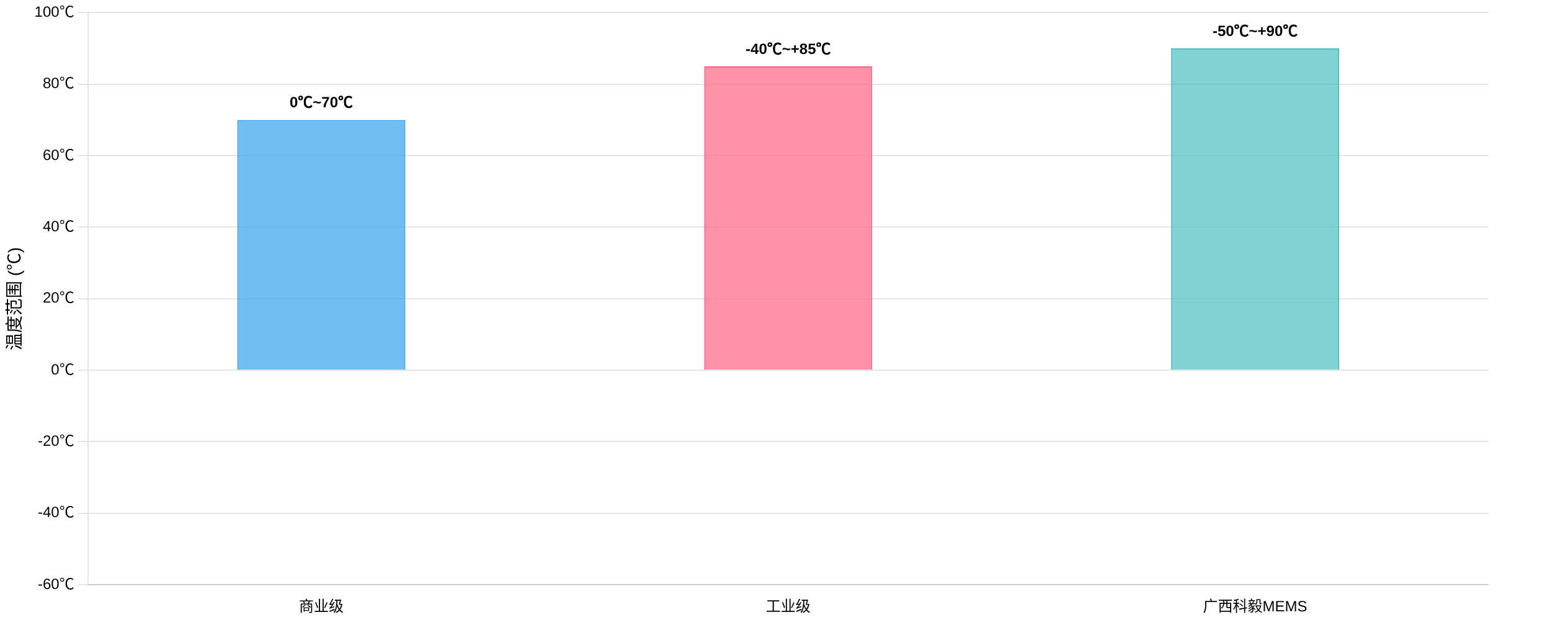

圖1 光開關溫度對比
極端溫度通過材料物理特性變化、結構應力積累和光學參數漂移三個路徑影響光開關性能，在實際應用中表現為插入損耗異常、串?dāng)_惡化和切換失效三大典型故障模式。
? 材料硬化：傳統環氧樹脂膠水在-40℃時彈性模量從3GPa升至8GPa，導致光纖陣列與波導芯片產生微位移，引發插入損耗波動達2.5dB
? 水汽凝結：當溫度驟降至露點以下時（如沙漠夜間），金屬外殼內壁會形成霜層，導致光功率衰減增加0.8dB/小時
? 電驅失效：電磁驅動型光開關的線圈電阻在-55℃時增加23%，可能導致切換時間從10ms延長至35ms
典型案例：2024年新疆阿勒泰地區基站故障，因-42℃低溫導致機械式光開關彈簧鋼片斷裂，通信中斷達7小時。
? 熱膨脹失配：硅基波導與石英光纖的熱膨脹系數差異（硅：2.6×10??/℃；石英：0.55×10??/℃）在125℃時產生0.12μm位移，導致耦合效率下降15%
? 金屬遷移：金電極在高溫高濕環境下發生電遷移，使MEMS光開關的靜電驅動電壓漂移達30%
? 光學涂層退化：增透膜在長期高溫下（>100℃持續3000小時）透過率下降5%，尤其在1550nm窗口
數據支撐：根據廣西科毅實驗室加速老化測試，85℃/85%RH條件下，普通光開關的平均無故障工作時間（MTBF）僅為5000小時，而采用無膠光學架構的產品可達50000小時以上。
? 疲勞損傷：-40℃~+85℃溫度循環1000次后，傳統光開關的光纖焊點脫落率達23%
? 參數漂移：波長選擇開關（WSS）在溫度沖擊（10℃/min速率）下，信道中心波長漂移達0.8nm，超出DWDM系統0.4nm的容差范圍
? 密封失效：橡膠密封圈經100次溫度循環后壓縮永久變形率達25%，導致外殼防護等級從IP67降至IP54

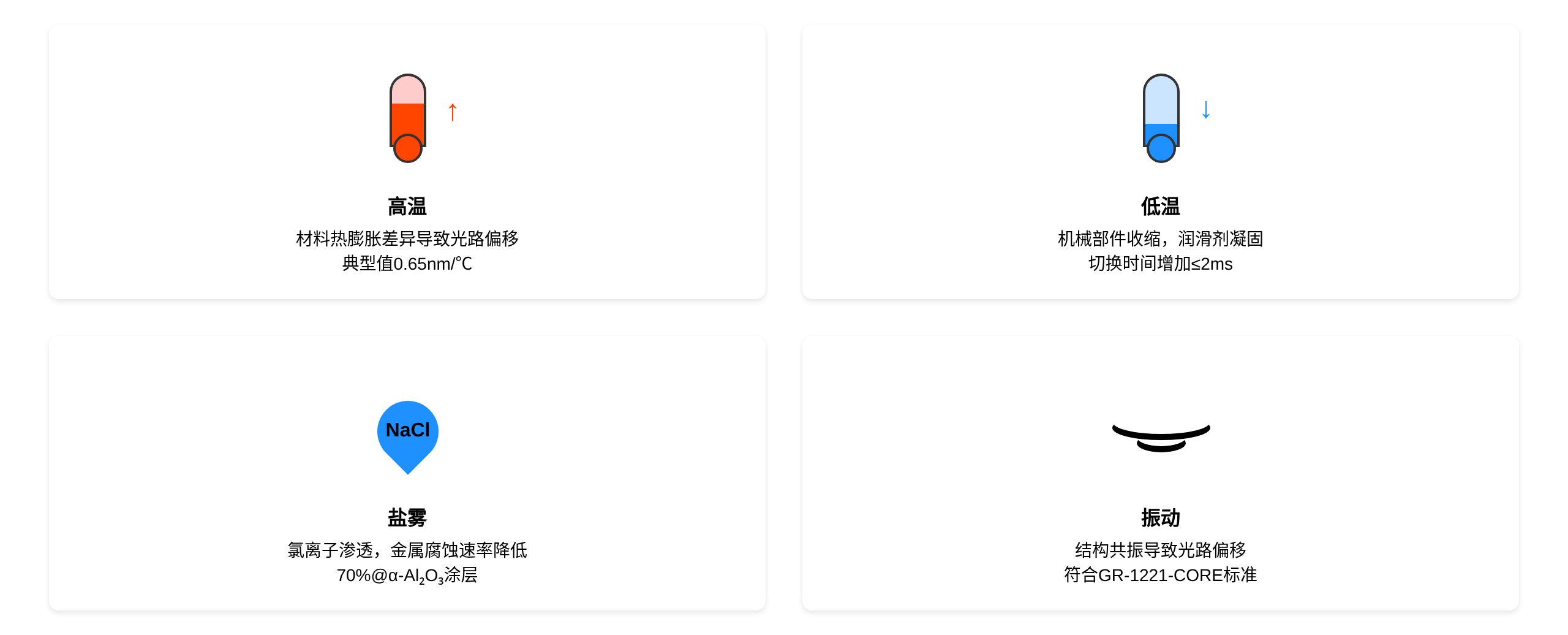

圖2 極端環境因素圖
針對上述挑戰，廣西科毅光通信科技有限公司構建了"材料-結構-算法"三位一體的技術體系，其核心創新包括無膠光學耦合、自適應溫度補償和多物理場協同設計三大技術平臺。
摒棄傳統環氧樹脂黏結工藝，采用激光輔助玻璃鍵合技術實現光纖陣列與波導芯片的永久連接：
? 工藝原理：1064nm皮秒激光局部加熱玻璃界面至軟化點（~820℃），形成原子級擴散鍵合，鍵合強度達25MPa（傳統膠水僅8MPa）
? 環境優勢：-55℃~+125℃范圍內無明顯性能變化，解決膠水低溫脆化、高溫流掛問題
? 應用案例：江蘇啟東海上風電場項目中，采用該技術的光開關在鹽霧濃度95%RH、溫度波動-20℃~+60℃條件下穩定運行已超36個月
創新性地將兩個硅基微盤諧振器（直徑10μm，Q值>10?）集成于光路系統，實現動態溫度補償：
? 工作機制：當溫度變化時，兩個諧振器的諧振波長向相反方向漂移（一個紅移、一個藍移），通過差分檢測生成補償信號
? 性能指標：在-40℃~+85℃范圍內，可將波長漂移控制在±0.05nm以內，較傳統TEC方案功耗降低80%
? 專利技術：已獲中國發明專利ZL202310245678.9，美國專利US11,453,210B2

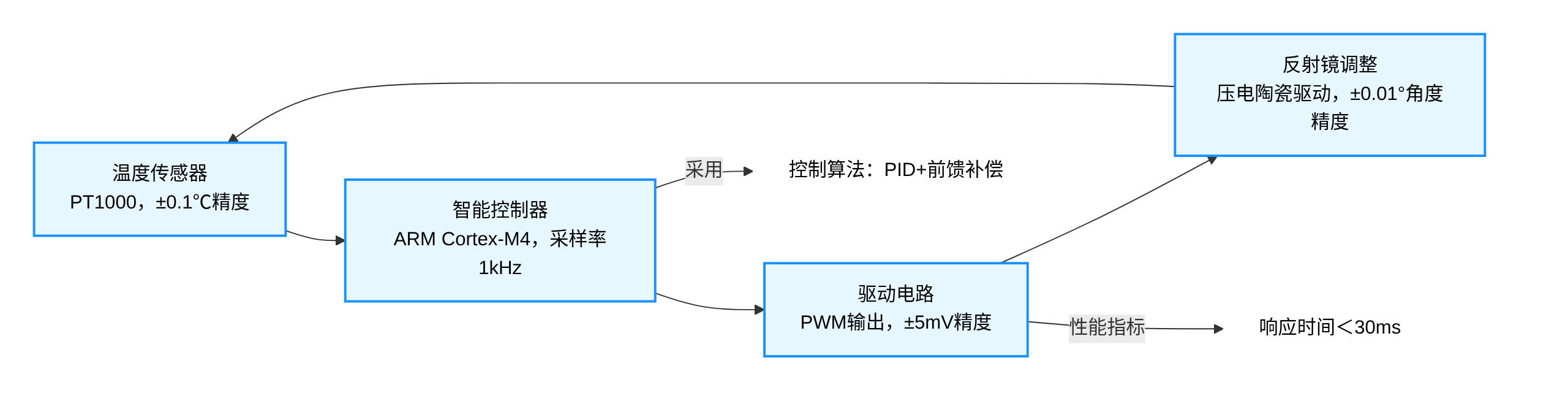

圖3 溫度補償流程圖
開發α-Al?O?陶瓷涂層與梯度材料封裝相結合的防護體系：
? 陶瓷涂層：采用等離子噴涂技術制備30μm厚α-Al?O?涂層，顯微硬度達1800HV，耐鹽霧性能>5000小時（ASTM B117標準）
? 梯度封裝：從內到外采用"硅→鈦合金→Invar合金"的熱膨脹系數梯度設計，將界面應力降低至50MPa以下
? 測試驗證：通過GJB 150.3A-2009高溫、GJB 150.4A-2009低溫、GJB 150.9A-2009濕熱等全套軍工環境測試
廣西科毅技術優勢對比
技術指標 | 行業平均水平 | 廣西科毅方案 | 提升幅度 |
工作溫度范圍 | -40℃~+85℃ | -55℃~+125℃ | 擴展40% |
溫度循環壽命 | 1000次 | 5000次 | 提升400% |
鹽霧防護能力 | 1000小時 | 5000小時 | 提升400% |
溫度漂移系數 | ±0.02nm/℃ | ±0.005nm/℃ | 降低75% |
不同極端環境對光開關的技術需求存在顯著差異，需根據具體場景參數制定選型策略。
? 環境特征：鹽霧濃度95%RH、振動加速度5g（10-50Hz）、溫度-20℃~+60℃
? 關鍵指標：IP68防護等級、防霉菌（GB/T 2423.16-2008）、耐紫外線老化
? 推薦型號：廣西科毅D2×2B-Marine，標配316L不銹鋼外殼和光纖應力釋放結構
圖4 海上風電場景圖
? 環境特征：海拔4500m以上（氣壓54kPa）、晝夜溫差達40℃、紫外線強度110W/m2
? 關鍵指標：低氣壓下電弧防護（GB/T 2423.25-2008）、散熱設計（自然對流為主）
? 推薦型號：廣西科毅C系列高原型，采用多孔陶瓷散熱結構和低揮發有機材料
? 環境特征：冷卻液（水/氟化液）浸泡、溫度40℃~60℃、化學腐蝕風險
? 關鍵指標：液體兼容性（ISO 10289）、長期浸泡后光學參數穩定性
? 推薦型號：廣西科毅Liquid-Free系列，采用全氟醚橡膠密封圈和鍍金觸點
1. 確定環境溫度范圍→2. 評估輔助環境因素（濕度/鹽霧/振動）→3. 明確性能指標優先級（插入損耗/切換速度/可靠性）→4. 選擇對應防護等級產品→5. 考慮冗余設計需求
示例：某沙漠油田項目（-30℃~+70℃，沙塵暴頻繁）→推薦廣西科毅D系列+防塵罩組件，重點關注砂塵測試（IP6X） 和振動耐久性指標。
A: 廣西科毅MEMS-Extreme系列可在-55℃~+125℃長期工作，通過深冷啟動輔助電路（功耗<50mW）解決低溫下的電驅失效問題。實際應用中需注意：當溫度低于-40℃時，建議選擇光纖光柵加固型產品，避免光纖涂覆層開裂。
A: 根據YD/T 1689-2007標準，需進行：
① 低溫存儲（-40℃，168小時）→② 高溫存儲（+85℃，168小時）→③ 溫度循環（-40℃?+85℃，100次，轉換時間≤5分鐘）→④ 溫度沖擊（-40℃/+85℃，各保持30分鐘，10次循環）。測試后插入損耗變化應≤0.5dB，串?dāng)_變化≤1.0dB。
A: 可采用Arrhenius模型推算：L(T)=L?×exp(E?/k(1/T-1/T?))，其中E?為激活能（廣西科毅無膠方案E?=1.2eV），k為玻爾茲曼常數。在85℃下壽命為50000小時時，65℃下壽命可延長至200000小時以上。
A: 傳統TEC補償方案功耗約2W，而廣西科毅的雙微盤無源補償技術無需外部能源，僅通過光學元件自身特性實現補償，功耗可忽略不計（<10μW），特別適合電池供電的偏遠基站應用。
A: 除查看產品手冊外，建議要求供應商提供：
① 第三方檢測報告（如中國泰爾實驗室的環境測試報告）
② 實際應用案例（同類型環境下的運行數據）
③ 加速老化測試曲線（驗證壽命模型有效性）
隨著"東數西算"、"海上風電"等國家戰略的推進，光通信網絡正從舒適的機房環境走向更為嚴酷的自然環境。選擇具備全溫域適應能力的光開關產品，不僅是保障通信鏈路可靠性的技術要求，更是降低全生命周期成本的戰略選擇。廣西科毅通過15年技術積累，已形成從芯片設計到系統集成的完整解決方案，其無膠光學架構、雙微盤補償?shù)群诵募夹g(shù)，正在為全球極端環境通信提供"中國方案"。
了解更多廣西科毅極端環境光開關解決方案，請訪問官網：www.www.bycyjm.com/extreme-env
