2025-07-17
在現代光通信網絡與精密光學系統中，光隔離器作為抑制反向干擾、保障光路安全的核心器件，其技術性能直接決定系統的穩定性與可靠性。本文將系統剖析光隔離器的工作原理、核心技術參數及優化方法，深入探討偏振相關型與偏振無關型器件的結構差異，全面呈現其在光開關、光纖傳感等領域的協同應用，并結合行業發展趨勢與企業實踐，為光通信從業者提供完整技術參考。
光隔離器是基于磁光效應實現非互易光路控制的關鍵器件，其核心功能是允許光信號正向低損耗傳輸，同時對反向傳輸光產生強烈衰減，從而保護激光源、放大器等核心器件免受反射光干擾。根據偏振特性差異，光隔離器可分為偏振相關型和偏振無關型兩大技術體系，均依賴法拉第旋轉器的磁致旋光效應實現偏振態調控。
偏振相關型光隔離器的工作機制建立在偏振態選擇性透過原理上。如圖一所示，入射非偏振光經偏振器后轉化為線偏振光，通過施加恒定磁場的法拉第旋轉器時，偏振方向發生 45° 旋轉，與檢偏器偏振方向一致而高效傳輸。反向傳輸時，反射光的偏振方向經法拉第旋轉器再次旋轉 45°，與起偏器偏振方向垂直而被阻斷，形成隔離效果。釔鐵石榴石（YIG）單晶因在 1~2μm 波長范圍內的優異磁光性能和低光損耗特性（<0.1dB/cm），成為主流法拉第旋轉器材料。

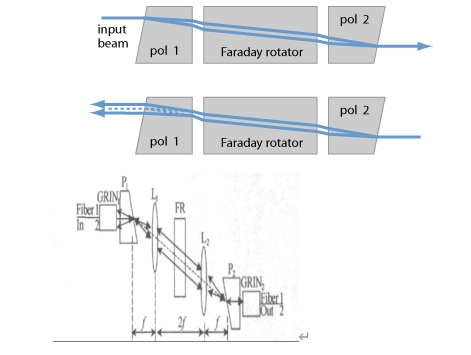

圖一：偏振相關型光隔離器光路示意圖
偏振無關型光隔離器憑借對任意偏振態的適應性，成為光纖通信系統的主流選擇。其典型結構包含四個核心組件：提供恒定磁場的磁環、實現 45° 偏振旋轉的法拉第旋轉器、兩片鈮酸鋰（LiNbO?）楔角片（P1 和 P2），以及一對高精度光纖準直器，共同構成在線式光路結構。這種設計通過雙折射分離與合成機制，消除了對入射光偏振態的依賴。
正向傳輸過程中，準直器出射的平行光束經 P1 楔角片后，因雙折射效應分離為偏振方向垂直的 o 光和 e 光，兩束光形成固定夾角傳播。經過法拉第旋轉器后，兩束光的偏振面同向旋轉 45°，由于 P2 楔角片晶軸與 P1 呈 45° 夾角，o 光和 e 光被精確折射匯合，最終由接收端準直器高效耦合進入光纖，典型插入損耗可控制在 0.8dB 以內。反向傳輸時，光束經 P2 分離后再次通過法拉第旋轉器，偏振面繼續旋轉 45°，導致兩束光在 P1 中折射角度顯著增大，無法耦合進入輸入光纖，實現 > 40dB 的隔離度。

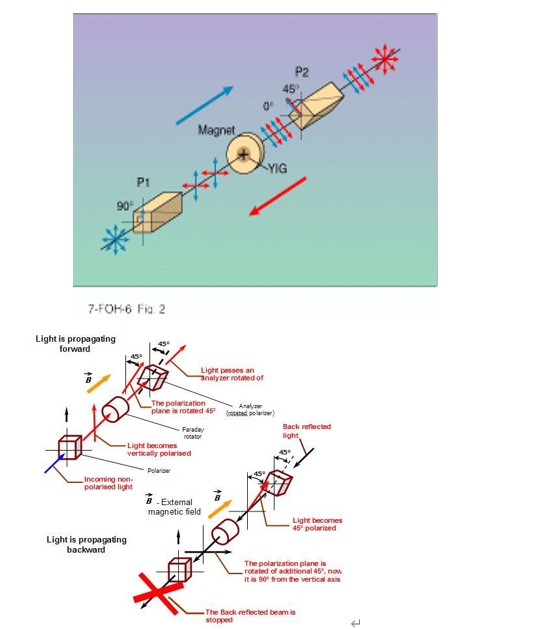

圖二：偏振無關型光隔離器核心結構與光路圖
光隔離器的性能由多項精密參數共同定義，這些參數的協同優化是保障器件可靠性的關鍵。插入損耗（Insertion Loss）表征正向傳輸效率，由法拉第旋轉器的材料吸收（典型值 0.02~0.06dB）和雙折射晶體的分光損耗構成。通過離子束濺射增透膜技術降低光學元件表面反射率至 < 0.25%，配合超精密研磨控制楔角片平行度誤差 < 30 弧秒，可將插入損耗控制在 0.5dB 以下。
反向隔離度（Isolation）是隔離器最重要的性能指標，反映對反向光的衰減能力。實驗數據表明，光學元件表面反射率每降低 0.1%，隔離度可提升 5~8dB；當釩酸釔（YVO?）楔角從 1° 增至 2° 時，隔離度從 35dB 躍升至 43.8dB 并趨于穩定。晶軸對準精度對隔離度影響尤為顯著，兩偏振器及旋光器的晶軸夾角誤差需控制在 0.3° 以內，否則隔離度將急劇下降至 40dB 以下。溫度穩定性通過影響法拉第旋轉角（θ=VBL）導致隔離度波動，采用溫度補償磁環設計可將 - 40~85℃范圍內的隔離度變化控制在 < 2dB。
回波損耗（Return Loss）衡量器件抗反射能力，直接影響光源穩定性。平面光學元件的天然回波損耗僅約 14dB，無法滿足高端系統需求。通過 8° 斜面拋光工藝配合梯度折射率增透膜技術，可使回波損耗突破 65dB，有效抑制反射光對激光源的干擾。偏振相關損耗（PDL）需控制在 0.2dB 以下，通過對稱化晶體切割與應力補償設計，可降低偏振態變化對插入損耗的影響。
偏振模色散（PMD）在高速通信系統中至關重要，由 o 光與 e 光的傳播速度差異產生。在 100Gbps 以上系統中，PMD 需控制在 0.1ps 以內。通過優化雙折射晶體長度與楔角精度，可將兩束偏振光的光程差 ΔL 控制在 50nm 以下，確保高速信號傳輸質量。這些參數的協同優化構成了光隔離器性能的技術保障體系。
偏振無關型隔離器的結構創新聚焦于提升性能穩定性與制造一致性。磁環設計采用高磁導率材料，確保法拉第旋轉器處于均勻磁場環境，磁場強度偏差控制在 ±2% 以內，保證 45° 旋轉角度精度。法拉第旋轉器采用磁光性能優異的 Tb?Fe?O??單晶薄膜，通過分子束外延技術生長，厚度公差控制在 ±0.5μm，確保旋轉角度誤差 < 0.5°。
鈮酸鋰楔角片的加工工藝直接影響隔離性能，采用超精密金剛石刀具切削，楔角精度控制在 ±0.05°，表面粗糙度 Ra<1nm。兩片楔角片的晶軸對準通過高精度對準平臺實現，夾角誤差 < 0.1°，確保 o 光和 e 光的精確分離與合成。光纖準直器采用自聚焦透鏡（GRIN Lens）設計，焦距偏差 < 1μm，配合精密套管定位，實現光束準直精度 < 0.5mrad。
先進封裝工藝是性能保障的最后環節，采用金屬化封裝實現電磁屏蔽，隔離外部磁場干擾 > 80dB。溫度補償結構通過雙金屬片設計，抵消溫度變化引起的磁光性能波動。整個器件通過氦質譜檢漏確保氣密性，泄漏率 < 1×10??Pa?m3/s，滿足長期可靠性要求。這些工藝創新使偏振無關型隔離器的批量生產良率提升至 95% 以上，性能一致性偏差 < 0.3dB。
光隔離器與光開關的協同應用構成了光路控制的核心功能模塊，在光通信網絡中實現靈活路由與干擾防護的雙重功能。在骨干網光交叉連接（OXC）系統中，每個光開關端口串聯光隔離器，可有效抑制端口間的串擾，將系統信噪比提升 10dB 以上。實驗數據表明，集成隔離器的 1×4光開關模塊，端口間串擾可控制在 - 55dB 以下，較傳統方案提升 20dB。
在相干光通信系統中，保偏光開關與高隔離度隔離器的集成至關重要。采用保偏設計的協同模塊，消光比 > 28dB，隔離度 > 45dB，確保偏振態保真度 > 99.9%。廣西科毅光通信科技有限公司開發的 PM-OSI 系列集成模塊，采用專利陶瓷套管定位技術，實現保偏光纖與隔離器的精準對準，偏振軸對準誤差 < 0.5°，滿足相干檢測系統的嚴苛要求。
光纖傳感網絡中，光隔離器與光開關的組合實現多通道傳感信號的選擇性采集。隔離器的高回波損耗特性（>60dB）避免反射光干擾傳感信號，提升測量精度；光開關則實現 16 路以上傳感通道的快速切換，切換時間 < 10ms。在橋梁健康監測系統中，這種集成方案使應變測量精度達 0.1με，溫度測量誤差 < 0.1℃。
量子通信領域對隔離器性能提出極致要求，反向隔離度需 > 50dB 以避免量子態退相干。集成模塊采用超低損耗設計，插入損耗 <0.5dB，配合光開關的低串擾特性（< -70dB），確保量子密鑰分發速率提升 30%。廣西科毅開發的量子級光隔離器 - 開關集成模塊，已成功應用于省級量子通信干線網，運行穩定性> 99.99%。
全球光隔離器市場呈現穩步增長態勢，2025 年市場規模預計達 10.8 億美元，年復合增長率 12.3%。技術發展呈現三大趨勢：小型化方面，采用光子晶體結構的法拉第旋轉器使器件體積縮小至傳統的 1/3；寬波段化通過摻雜稀土元素拓展工作波長至 1260~1650nm 全波段，隔離度均保持 > 40dB；智能化集成內置溫度傳感器與驅動電路，實現性能參數實時監測與補償。
國際領先企業已推出新一代產品，美國 Lumentum 的微型隔離器尺寸僅 3.5mm×3.5mm，隔離度 > 45dB；日本住友電工的寬波段隔離器在 S+C+L 波段插入損耗 <0.6dB；德國 II-VI 的保偏隔離器消光比> 30dB，滿足高端傳感需求。這些產品在數據中心互聯、5G 前傳網絡等領域占據主導地位。
廣西科毅光通信科技有限公司構建了完整的光隔離器產品線，涵蓋三大系列：
1. PI-ISO 系列偏振無關隔離器：工作波長 1310/1550nm，插入損耗 <0.8dB，隔離度> 40dB，回波損耗 > 55dB，適用于光纖放大器與光模塊；
2. PS-ISO 系列偏振相關隔離器：消光比 > 30dB，隔離度 > 45dB，適用于保偏光纖系統；
3. HIFI-ISO 系列高隔離度隔離器：隔離度 > 50dB，回波損耗 > 60dB，滿足量子通信與精密傳感需求。
公司建立了先進的測試驗證平臺，配備 Agilent N7744A 光偏振分析儀、Anritsu MS9740A 光譜儀等高端設備，可完成全參數測試。通過與高校合作開發的智能校準算法，產品溫度穩定性提升 20%，批次一致性偏差 < 0.2dB。依托完善的供應鏈體系，可提供定制化開發服務，滿足特殊波長、封裝形式的需求。
光隔離器的應用領域正從傳統通信向多元領域拓展。在光纖激光器系統中，高隔離度隔離器（>45dB）有效阻斷反向 ASE 光，使激光輸出功率穩定性提升至 ±0.5%，使用壽命延長 3 倍以上。在醫療激光設備中，緊湊型隔離器減少光路反射，提高治療精度與安全性。
工業傳感領域，光隔離器配合分布式光纖傳感器，實現高溫、高壓環境下的精準測量。在油氣管道監測中，隔離器的高回波損耗特性避免多點反射干擾，使泄漏檢測距離延長至 50km 以上。在智能電網中，集成隔離器的光纖電流傳感器測量精度達 0.2 級，滿足繼電保護需求。
未來技術突破將聚焦三個方向：拓撲絕緣體磁光材料有望將法拉第旋轉器損耗降至 0.01dB 以下；片上集成技術實現隔離器與光開關、調制器的單片集成，體積縮小至 mm 級；量子兼容設計通過低磁噪聲材料與低溫制冷技術，滿足量子態傳輸的嚴苛要求，隔離度突破 60dB。
6G 通信網絡的發展將推動太赫茲波段隔離器的研發，新型磁光材料在 0.3~3THz 波段的應用成為研究熱點。太空光通信領域，耐輻射隔離器（總劑量 > 100kRad）將保障星際鏈路的穩定傳輸。這些前沿探索將持續拓展光隔離器的技術邊界。
光隔離器作為光通信與傳感系統的 "防護屏障"，其技術發展直接關系到系統性能的提升。廣西科毅光通信科技有限公司將持續投入研發，以 "精密控制每一縷光信號" 為理念，提供更高性能、更可靠的光隔離器產品。更多技術詳情與產品手冊可訪問公司官網www.www.bycyjm.com獲取，技術團隊將提供專業的選型咨詢與定制化解決方案，助力客戶構建高性能光網絡系統。
