1. 產品描述

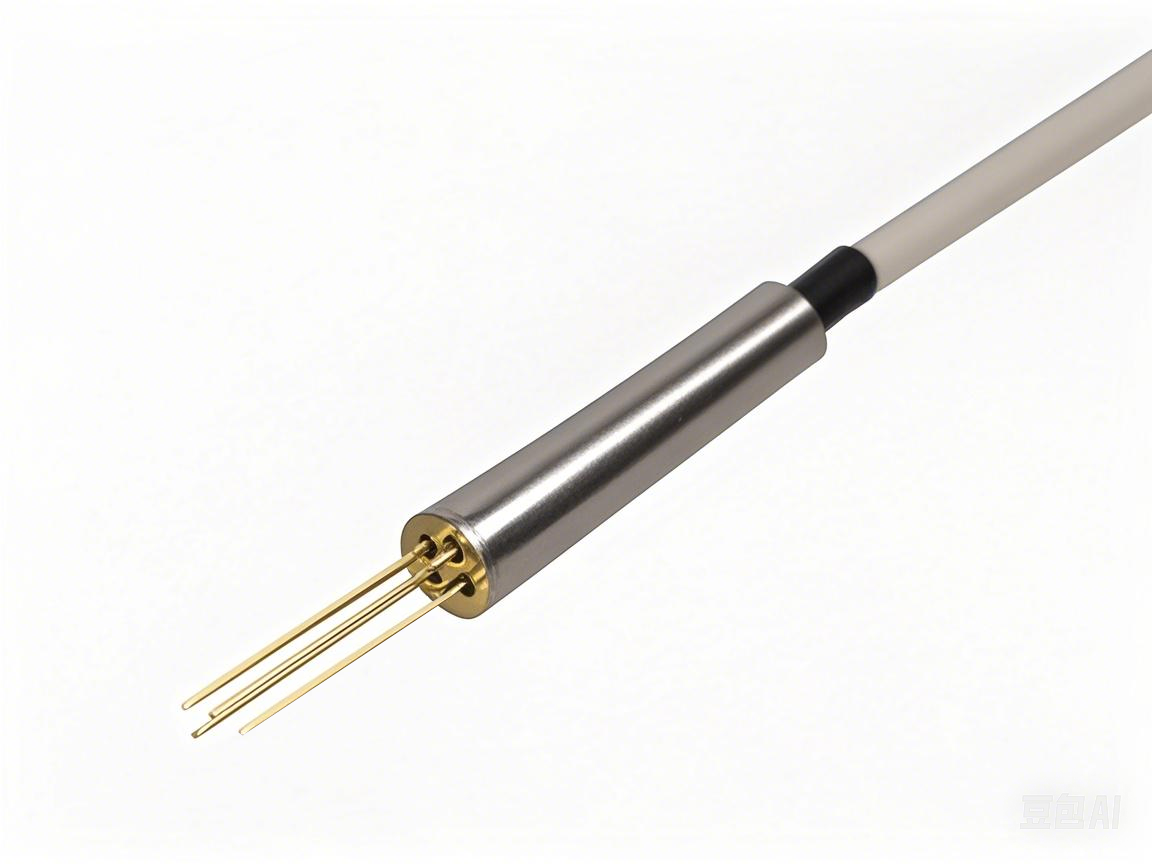

MEMS光開關基于微機電系統（MEMS）技術，通過旋轉MEMS芯片的反射鏡實現低插入損耗和高重復性。
MEMS光開關主要應用于光交叉連接（OXC）系統、光分插復用系統、測量儀器系統及光信號監測系統。
本產品通過Telcordia GR-1073-CORE認證，符合RoHS標準。
2. 光學規格
序號 | 參數 | 單位 | 數值 | ||||
1 | 波長 | nm | 460 ,532,700,850, 1310,1550 | ||||
2 | 插入損耗 | dB | 1X4 | 1X8 | 1X16 | 1X24 | 1X32 |
≤0.8 | ≤1.0 | ≤1.2 | |||||
3 | 回波損耗 | dB | ≥50 （多模>40） | ||||
4 | 重復性 | dB | ≤0.1 | ||||
5 | 串?dāng)_ | dB | ≥50 (多模>40) | ||||
6 | 偏振消光比（PER） | dB | ≥16 | ||||
7 | 偏振相關損耗 | dB | ≤0.10 | ||||
8 | 波長相關損耗 | dB | ≤0.2 | ||||
9 | 溫度相關損耗 | dB | ≤0.2 | ||||
10 | 切換時間 | ms | ≤10 | ||||
11 | 耐久性 | cycle | ≥1x109 | ||||
12 | 最大光功率 | mW | ≤500 | ||||
13 | 切換模式 | 非鎖定 | |||||
14 | 工作電壓 | V | <60 | ||||
15 | 功耗 | mW | ≤500 | ||||
3. 工作/存儲溫度與濕度
NO | PARAMETER | SPECIFICATION | UNITS | NOTE |
3.1 | 工作溫度 | -5~65 | °C | |
3.2 | 存儲溫度 | -40~85 | °C | |
3.3 | 工作濕度 | 5~95 | %RH | |
3.4 | 存儲濕度 | 5~95 | %RH |
4. 尾纖與連接器
NO | PARAMETER | SPECIFICATION | UNITS |
4.1 | 光纖類型 | 單模/多模/保偏 | |
4.2 | 尾纖包層直徑（所有端口） | 250um | |
4.3 | 光纖長度（所有端口） | 1±0.05 | m |
4.4 | 連接器（所有端口） | 無 | |
4.5 | 尺寸 | 5.5X42 | mm |

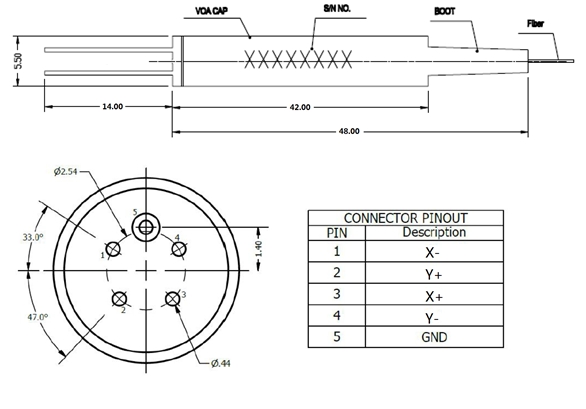

5. MECHANICAL DRAWINGS
6.訂購信息：MSW－1×N－A－B－C－D－E --F
N | A | B | C | D | E | F |
端口數 | 模式 | 波長 | 纖徑 | 長度 | 連接器 | 外殼 |
1-64 | SM:9/125um M5：50/125um M6：62.5/125um PM：保偏光纖 | 85: 850nm 13: 1310nm 15: 1550nm 16: 1610nm | 25:250um 90:900um
| 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | T:TO46 M:Modular
|
