概述

光開關是利用機械方式切換輸入光和輸出光之間進行信道選擇的光開關，具有尺寸小、壽命 長和可靠性穩定等特點，被廣泛應用于光路保護、光路通道切換等光網絡領域。內置 4 臺 1*16 光交換模塊，主要實現 4 組光信號輸入并選通的功能，具有光路切換及其狀態上報功能。

1 、性能規格

2 、內部光路原理

4 組 1X16 光交換模塊， 通過串口指令進行光路切換與通斷控制，具有光路切換及其狀態上報功能；同時有 40 根跳線直通前后面板，用于測試。另外前面板有 20 個空余 LC/PC 法蘭口用于后期擴容。機箱后面板布置有 5 個型號為（158 廠） GYM31WF4AN 的光連接器，按序號接入對應的光口通道，多余的光口留空；多余光口另外一端制作 LC、PC 連接器，并將其固定在機箱內部，以備后期使用。

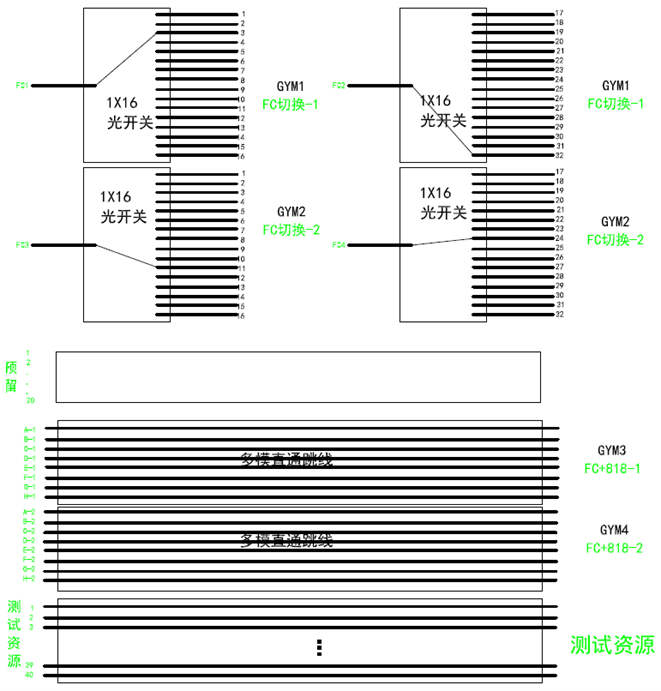

光路圖

3 、網口通訊測試

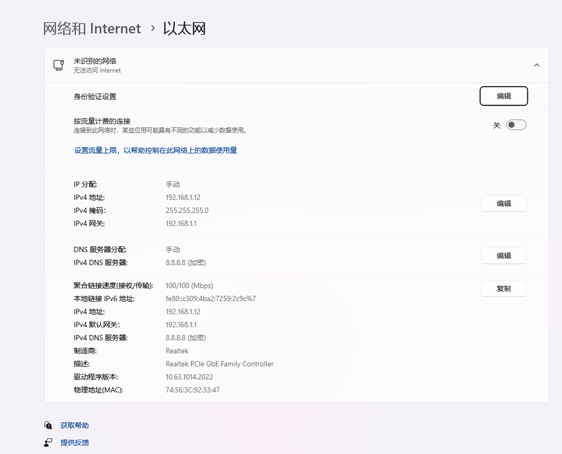

光交換機的“RJ45”口和電腦網口用網線連接起來，或者將光交換機和電腦通過網線連接在同一個交換機上。在電腦設置中進入“網絡和 Internet”選項，將ip分配調成“手動”后將設置電腦的IPv4地址和光交換機在同一個頻段且IP地址不能和光交換機一致（本機設置為192.168.1.12）；IPv4 掩碼為“255.255.255.0”，IPv4 網關為“192.168.1.1”設置好IPv4 DNS 服務器，點擊“保存”，即可出現如下圖(圖3-0)的配置電腦界面。

(圖3-0)

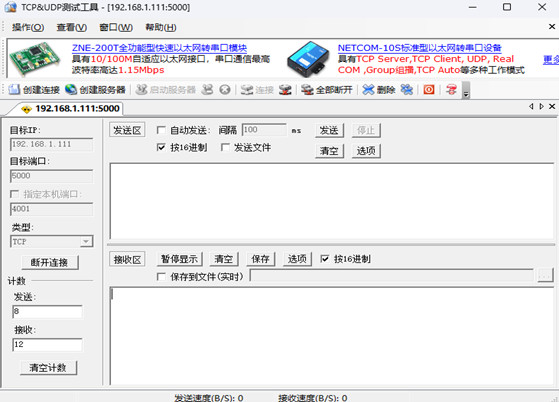

正確安裝TCP&UDP測試工具后，打開“TCP&UDP測試工具”，點擊“操作”后進入“創建鏈接”在彈出的對話框里目標IP填入“192.168.1.111”，端口填入“5000”，類型選擇“TCP”，再點擊“創建”后進入調試界面，將發送區和接收區的“按16進制”打勾，如下圖（圖3-1）所示。

（圖3-1）

  在某種狀態下，發送區發送查詢指令“FF FF FE FE”時，有回復“ff 01 01 06 08 fe”，這個回復表示當前的狀態信息。其中第二組數字“01”開始表示字節1，往后以此類推。

當發送“ff 02 01 06 08 fe”則會執行上述的控制動作，并且返回發送時的命令“ff 02 01 06 08 fe”，表示已經執行完動作。其中前面板上“FC+818-1”通道前面板的“A-1”到“H-1”；“FC+818-2”通道前面板的“A-2”到“H-2”?！皽y試資源”通到前面板的1~40通道;

具體指令如下下表所示:

4、控制信號

控制指令由6個字節組成，幀頭為0xFF,幀尾為0xFE;中間有4個字節。

0xFF  字節1  字節2         字節4 0xFE

字節1控制方式：當字節1為0x00時，光輸出FC1斷光；當字節1為0x01時，光輸入GYM1_1 與光輸出FC1連通；當字節1為0x10時，光輸入GYM1_16與光輸出FC1連通；

字節2控制方式：當字節2為0x00時，光輸出FC2斷光；當字節2為0x01時，光輸入GYM2_1 與光輸出FC2連通；當字節2為0x10時，光輸入GYM2_16與光輸出FC2連通；

......

字節4控制方式：當字節4為0x00時，光輸出FC4斷光；當字節4為0x01時，光輸入GYM4_1 與光輸出FC4連通；當字節4為0x10時，光輸入GYM4_16與光輸出FC4連通；

例：TX: 0xFF 0x00 0x01 0x10 0x09 0xFE RX: 0xFF 0x00 0x01 0x10 0x09 0xFE

查詢指令由4個字節組成，幀頭為0xFF,0xFF,幀尾為0xFE,0xFE。

例：TX: 0xFF 0xFF 0xFE 0xFE

RX: 0xFF 0x2 0x04 0x0F 0x01 0xFE

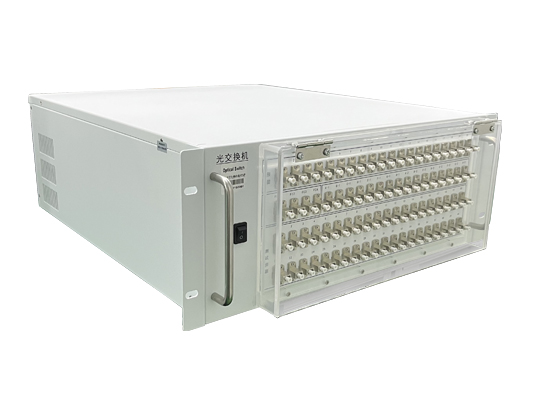

5、外形尺寸

（482.6×176×500mm （ 4U19寸））

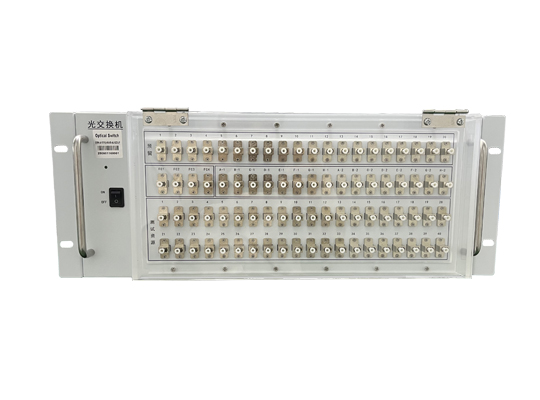

機箱前面板布置電源開關，21個 LC/PC 法蘭盤；布置有 網口，后面板布置有21個 LC/PC 法蘭盤；AC 電源插口。

6、注意事項及維護

6.1、注意事項

（1）、使用本設備時必須按照光路連接說明正確的連接各端口。

（2）、電源要接地，并保證輸入電源電壓在本設備要求的范圍內。

（3）、如果遇到突變干擾，主機發生異常，應先關機再進行處理。

（4）、光輸入口必須連接好，準確定位，否則測量結果和插入損耗可能不正確。

（5）、在切換光路通道時，帶有輕微震動或聲響屬正?，F(xiàn)象。

6.2、設備維護

設備的合理使用與妥善保管可長期保持良好的性能指標，延長其使用壽命，因此需要適當維護：

（1）設備應避免強烈的機械振動、碰撞、跌落及其他機械損傷。運輸時必須要有良好的包裝和減振、防雨及防水措施；

（2）應當經常保持設備清潔，工作環境應無酸、堿等腐蝕性氣體存在?？捎谜从星逅蚍试硭母蓛裘磔p輕擦洗機箱和面板。禁止用酒精等溶劑擦洗。

（3）卸下光纖連接線應及時蓋上防塵帽，以防止硬物、灰塵或其它臟物觸及光纖端面。

6.3 未盡事宜，請與我們聯系。我們將非常高興聽到您的寶貴意見。

7、配置清單
