一、MEMS微鏡:光路控制的納米級精密“方向盤”
作為光學MEMS器件的核心,MEMS微鏡通過將微米級反射鏡與驅動器集成,實現對光路的精準操控。其運動模式分為平動與扭轉兩類,其中扭轉MEMS微鏡當光學偏轉角度≥10°時,即升級為MEMS掃描鏡——這正是大容量光開關實現毫秒級光路切換的關鍵。

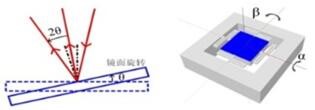

MEMS微鏡結構示意圖
二、四大驅動技術對決:誰主宰光開關的未來?
根據驅動原理,MEMS微鏡可分為四類技術路線,其特性直接影響光開關性能:
驅動方式 | 核心優勢 | 光開關適配性 |
靜電驅動 | 功耗低、響應快 | 高密度集成首選 |
電磁驅動 | 驅動力大、偏轉角度廣 | 大角度光路切換場景 |
電熱驅動 | 線性控制佳 | 溫度穩定環境 |
壓電驅動 | 位移精度高 | 實驗室階段 |
廣西科毅技術聚焦:我司N×N光開關采用靜電梳齒驅動架構,兼具低功耗(<5mW/通道)與高穩定性(>10^9次循環壽命),完美適配數據中心光交換場景。
三、深度解密:靜電驅動如何成就光開關王者?
3.1 平行板電容結構:光路切換的“量子開關”
當上下極板施加電壓時,靜電力使可動極板下拉,通過正反饋效應實現微秒級偏轉。此結構在DLP芯片中已驗證超億次可靠性,成為光開關矩陣的理想選擇。

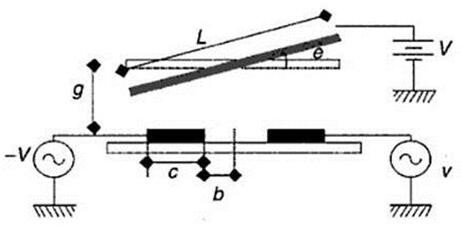

平行板電容驅動原理圖
3.2 梳齒驅動:高精度光路控制的終極答案
科毅專利技術采用發散式梳齒陣列(參考西北工業大學設計),通過交變電場產生橫向驅動力,實現±15°光學偏轉——這是構建128×128光開關矩陣的基礎。
MEMS微鏡(左:平行分布梳齒;右:發散分布梳齒)
四、MEMS微鏡在光通信的顛覆性應用
4.1 N×N光開關:全光網絡的“智能交警”
通過二維微鏡陣列,輸入端口的光信號經光纖準直器陣列校準后,由MEMS微鏡動態反射至目標輸出端口,實現零延遲光路重構。
技術突破:
端口密度:?jiǎn)文K支持256×256通道
插入損耗:<1.5dB @1550nm
切換速度:<5ms
4.2 光衰減器(VOA):功率管理的“精密閥門”
微鏡偏轉角度與光衰減量呈線性關系,廣西科毅通過閉環控制算法實現±0.1dB精度,已應用于5G前傳網絡。
五、為什么靜電驅動成為光開關技術主流?
通過對比四大驅動方式的關鍵參數,靜電驅動的綜合優勢凸顯:
參數 | 靜電驅動 | 電磁驅動 | 電熱驅動 | 壓電驅動 |
驅動電壓 | 5-30V | <5V | 3-10V | 50-100V |
功耗(單鏡) | 0.1mW | 10mW | 5mW | 0.5mW |
諧振頻率 | >1kHz | >500Hz | <100Hz | >2kHz |
工藝兼容性 | ★★★★★ | ★★★☆☆ | ★★★★☆ | ★★☆☆☆ |
科毅方案亮點:通過深硅刻蝕工藝制造單晶硅梳齒結構,抗蠕變性能提升300%,解決長期穩定性痛點。
六、國產MEMS微鏡的破局之路:從實驗室到產業化的挑戰
盡管DLP技術歷經9年研發才商業化(1987-1996),但中國企業在材料、設計、制造三大環節加速突破:
材料:中電55所開發低應力SiNx反射鏡鍍膜
設計:清華大學的雙穩態鎖存結構降低保持功耗
制造:中芯國際MEMS專用線實現8英寸晶圓量產
廣西科毅的產業化實踐:
“我們聯合中科院蘇州納米所開發抗粘滯梳齒結構,通過表面氟化涂層將粘連故障率降至<10ppm,為萬級端口光開關鋪平道路?!?/span>
七、MEMS微鏡驅動光通信的下一場革命
7.1 三維堆疊微鏡陣列
通過TSV(硅通孔)技術實現驅動電路垂直集成,端口密度將提升至1024×1024,助力Exa級數據中心光互聯。
7.2 智能光路管理
集成AI算法預測流量熱點,實現微秒級光路徑動態優化,廣西科毅預計2026年推出首款自學習光交換設備。
最后
從奧斯卡領獎臺的DLP芯片,到支撐全球數據洪流的N×N光開關,MEMS微鏡用30年詮釋了“厚積薄發”的技術哲學。廣西科毅光通信將持續深耕靜電驅動微鏡技術,為5.5G/6G網絡、東數西算工程構建高可靠光交換基石。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后,詳細對比關鍵參數,并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網 www.www.bycyjm.com 瀏覽我們的光開關產品,或聯系我們的銷售工程師,獲取專屬的選型建議和報價!
